Retraktor RTAA T50

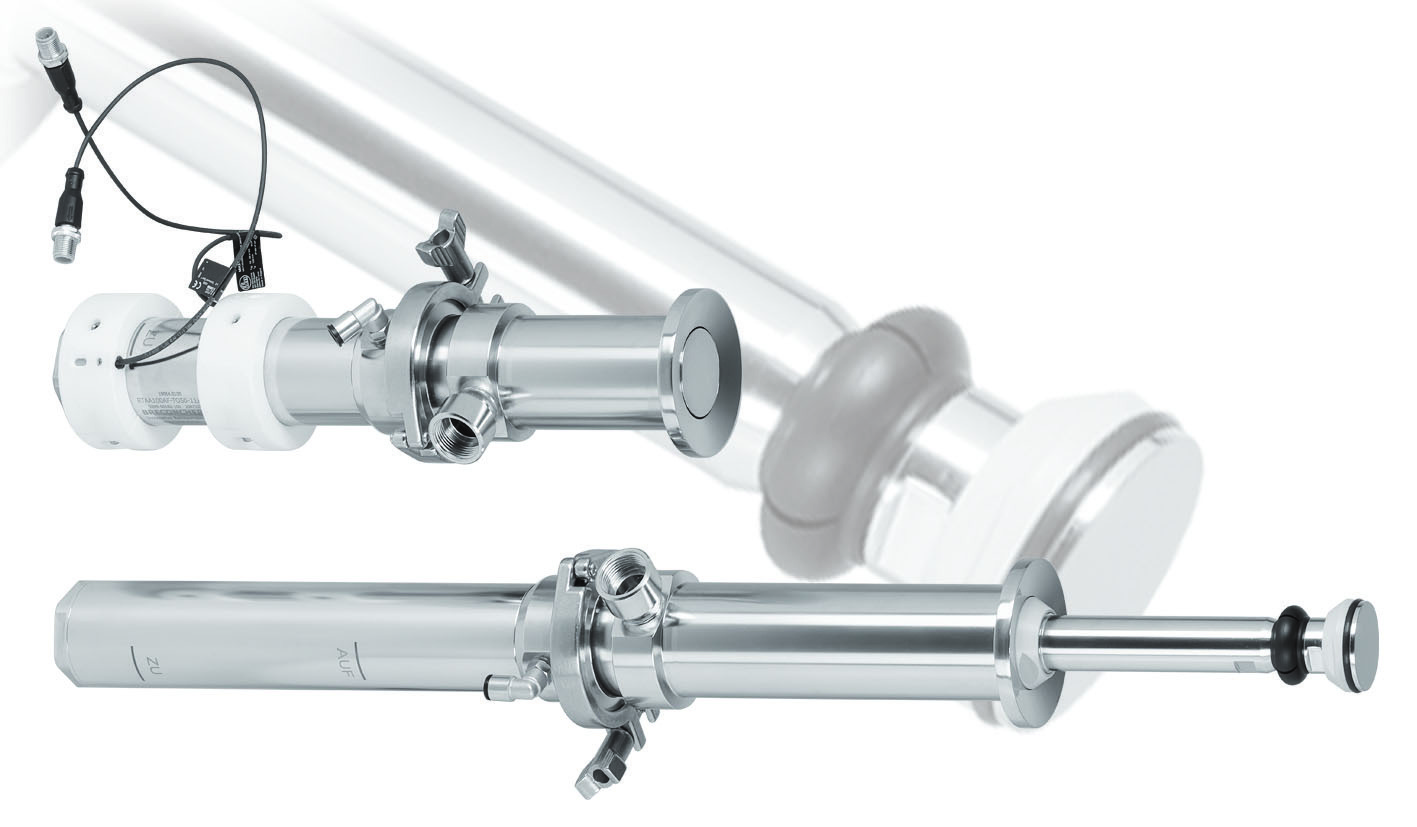

Pneumatisch betätigtes, einfahrbares Reinigungssystem mit Rotationsdüse

Leistungsfähige Rotationsdüse
Optimiertes hygienisches Design
Positionsrückmeldung (Offen/Zu)
Kundenspezifisch konfigurierbar
FDA-/ATEX-Dokumentation verfügbar
Luft-/Gasdruck-betätigtes Öffnen/Schließen
Robuste und vielseitige T50-Rotationsdüse
Geeignet für isolierte Behälter und Rohrleitungen
Geeignet für Vakuum- und Druckbehälter
Verschiedene Hublängen verfügbar
Verschiedene Sprühbilder/Fördermengen möglich

Technische Daten

Technische Daten	Wert
Betriebsprinzip:	AIR/AIR (Druckluft / Inertgas)
Funktion:	Aus- und Einfahren durch Druckluft / Inertgas (AIR/AIR)
Anwendung:	Rohr- und Behälterreinigung, Feuerlöschung
Sprühverteilung:	Rückwärtsgerichtetes Sprühbild bis 325°, Blindbereich ca. 35°
Hublängen-Optionen:	100 mm, 150 mm, 200 mm, bis 750 mm (weitere auf Anfrage)
Betriebsdruckbereich:	0,5 – 5 bar
Empfohlener Flüssigkeitsdruck:	2 – 4 bar (max. 5 bar)
Sprühkreis (Benetzung):	Ø 3,95 m bei 2 bar (T50-1130, Wasser 20 °C)
Reinigungsbereich:	bis Ø 2,50 m bei 2 bar (T50-1130, Wasser 20 °C)
Werkstoffe (produktberührt):	Edelstahl 1.4404; Hastelloy C-22 (2.4602); FFKM; C-PTFE; PTFE; Turcon MF4; EPDM
Oberfläche:	Elektropoliert; produktberührte Oberflächen Ra < 0,8 µm
max. Betriebstemperatur:	ca. 85 °C (185 °F), bis 120 °C (248 °F) in Sonderausführung
max. Umgebungstemperatur (außen):	ca. 60 °C (140 °F), höher auf Anfrage; Sensor-Umgebungstemperatur max. 60 °C (140 °F)
max. Umgebungstemperatur (innen):	ca. 140 °C (284 °F), bis 225 °C (437 °F) in Sonderausführung
max. SIP-Temperatur:	ca. 140 °C (284 °F), 30 min
Befestigungsanschluss:	Einschweißflansch / Tri-Clamp (TC) / Flanschverbindung (nach Kundenwunsch)
Flüssigkeitsanschluss:	DN 25 Tri-Clamp (TC) / Schweißende / Gewindeanschluss (nach Kundenwunsch)
Luftanschluss:	2 × G 1/4"
Sensoren:	Positionsrückmeldung Offen/Zu
Gewicht:	abhängig von Hub und Ausführung (typischer Wert auf Anfrage)
Zertifikate / Dokumentation:	Abnahmeprüfzeugnis 3.1 (3.2 auf Anfrage), Werksbescheinigung 2.1, FDA, EG 1935/2004, EU 10/2011, Konformitätserklärung, ATEX-Unbedenklichkeitsbescheinigung, weitere auf Anfrage

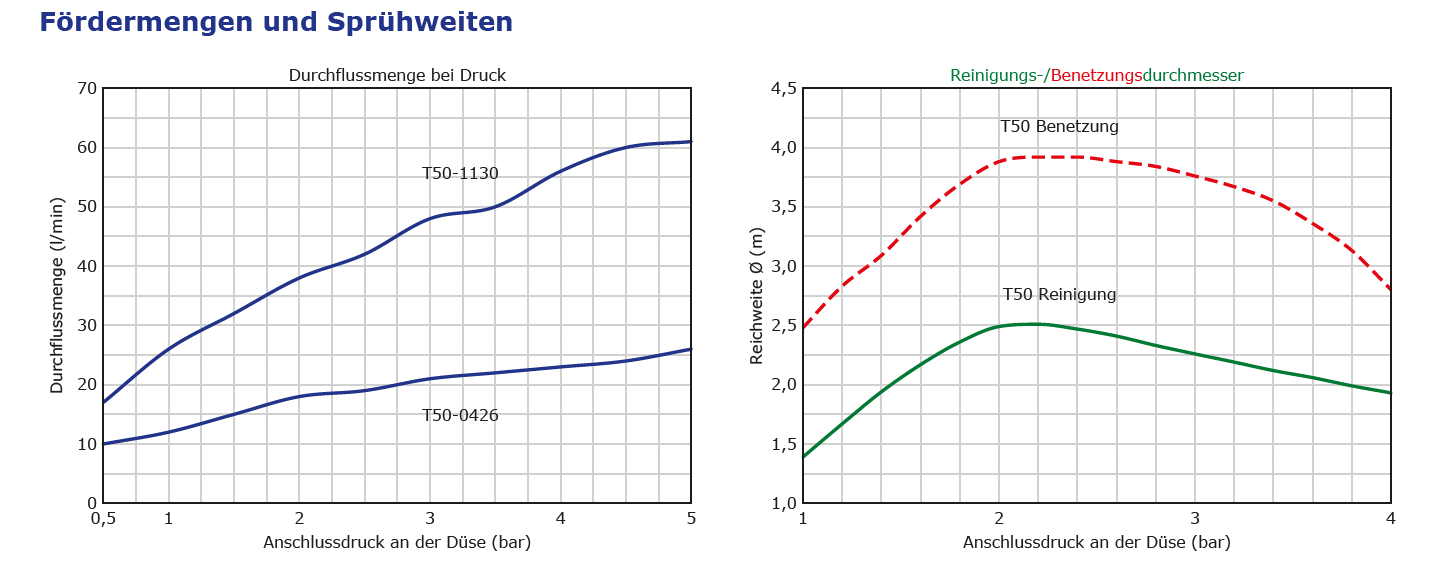

Fördermengen und Sprühweiten

Düsentyp T50-1130, Wasser 20 °C. Fördermengendaten der beiden Düsentypen; weitere Fördermengen sind auf Anfrage erhältlich.

Typ T50-1130

Druck (bar)	m³/h	l/h	l/min
0,5	1,02	1020	17
1,0	1,56	1560	26
1,5	1,92	1920	32
2,0	2,28	2280	38
2,5	2,52	2520	42
3,0	2,88	2880	48
3,5	3,00	3000	50
4,0	3,36	3360	56
4,5	3,60	3600	60
5,0	3,66	3660	61

Typ T50-0426

Druck (bar)	m³/h	l/h	l/min
0,5	0,60	600	10
1,0	0,72	720	12
1,5	0,90	900	15
2,0	1,08	1080	18
2,5	1,14	1140	19
3,0	1,26	1260	21
3,5	1,32	1320	22
4,0	1,38	1380	23
4,5	1,44	1440	24
5,0	1,56	1560	26

Abmessungen

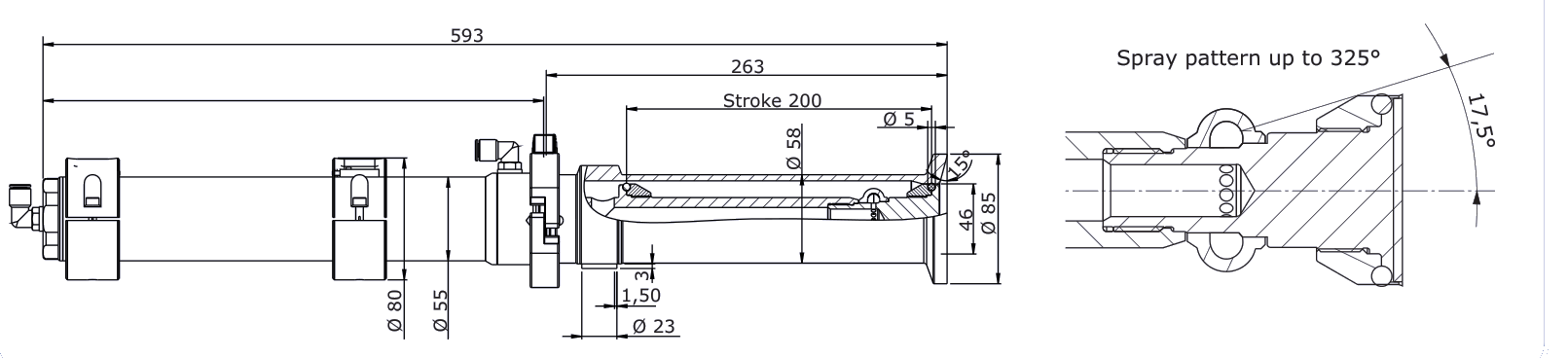

Beispielabbildung (Abmessungen in mm) – Ausführung mit Hub 200 mm, Gesamtlänge 593 mm.

Der RTAA-Retraktor ist ein hochwertiges, pneumatisch betätigtes, einfahrbares Rotationsdüsen-Reinigungssystem für die hygienische Reinigung von Rohrleitungen, Kanälen und Behältern. Er arbeitet in der Betriebsart AIR/AIR (pneumatisches Aus- und Einfahren) und ist für die Niederdruck-Flüssigkeitsverteilung sowie Reinigungsanwendungen im Bereich von 0,5–5 bar (empfohlen 2–4 bar) ausgelegt. RTAA-Gerätetypen sind mit und ohne Düsenverschluss sowie mit unterschiedlichen Düsentypen erhältlich.

Der RTAA-Retraktor mit T50-Rotationsdüse verfügt über einen Verschlussdeckel, sodass das Düsensystem in Parkposition hygienisch zurückgezogen und verschlossen ist. Im Betrieb erreicht die T50-Rotationsdüse eine rückwärtsgerichtete Sprühverteilung bis 325° mit optimiertem Tropfenbild und einem wirksamen Reinigungsergebnis bis Ø 2,5 m bei einem Sprühkreis bis zu 4,0 m.

Dank variabler Anbaumöglichkeiten eignet sich die Baureihe RTAA optimal für isolierte Anlagen oder Kanäle. Die pneumatische Ansteuerung bietet flexible Einsatzmöglichkeiten und ermöglicht Zukunftssicherheit, maximale Prozessoptimierung und Kosteneinsparungen. RTAA-Retraktoren werden kundenspezifisch konfiguriert; wählbar sind u. a. Hublänge, Prozessanschlüsse, Fördermenge, Sensorik und Werkstoffe. Für den Einsatz in sensiblen Bereichen können RTAA-Systeme mit Positionsrückmeldung (Offen/Zu) geliefert werden.

Optional sind Einschweißflansche erhältlich, die an die geltende Norm und den vorhandenen Rohrradius angepasst werden und so eine möglichst bündige, hygienische Einbausituation ermöglichen. Sprechen Sie uns direkt an, um mehr über RTAA-Düsensysteme zu erfahren.

Die dargestellten Angaben, technischen Daten und Informationen befreien den Anwender nicht von eigener Prüfung der gelieferten Produkte auf deren Eignung für den beabsichtigten Anwendungsfall. Alle Angaben sind ohne Gewähr. (Stand: 27.09.2026)
