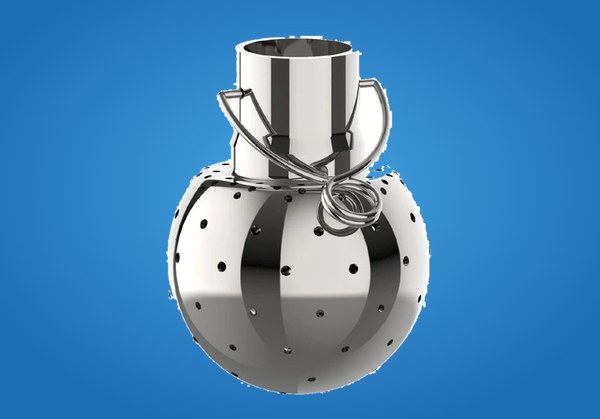

Feststehende Sprühkugeln Sonderwerkstoffe
1.4435, 1.4539 und Hastelloy C22, auch elektropoliert
- Werkstoffe 1.4435 (316L), 1.4539, 1.4404 (316L) und Hastelloy C22 (2.4602)
- Elektropoliert, außen Ra ≤ 0,4 µm
- Klammer-, Zoll- und Gewindeanschlüsse
- Empfohlener Betriebsdruck 1,0 bis 2,5 bar Ü
Sonderwerkstoffe 1.4435, 1.4539 und Hastelloy C22 sowie elektropolierte Ausführungen.
Sprühbilder und Einsatz
| Typ | Spritzwinkel | Einsatz |
|---|---|---|
| Typ A/LA | 360° | stehende und liegende Tanks |
| Typ B | 192° – 194° | abwärtsgerichtet |
| Typ G | 206° – 246° | aufwärtsgerichtet |
| Typ L | 188° | aufwärtsgerichtet, liegende Tanks |
Klammeranschluss DIN 11850 – Werkstoff 1.4435 (316L), Fe < 1 % · elektropoliert, außen Ra ≤ 0,4 µm
| Typ | Spritzwinkel | Reinigungs-Ø (m) | Fördermenge m³/h bei Druck (bar) | DA (mm) | LA (mm) | Anschluss | Bestellcode | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1,0 | 1,5 | 1,8 | 2,0 | 2,2 | 2,5 | |||||||
| A 05-1,0 | 360° | 0,8 – 1,0 | 2,8 | 3,4 | 3,8 | 4,0 | 4,2 | 4,4 | 28 | 46,6 | Rohr 12 | 11850P-253-112.44 |
| A 1-1,0 | 360° | 1,5 – 2,0 | 3,0 | 3,7 | 4,0 | 4,2 | 4,4 | 4,7 | 64 | 84 | Rohr 29 | 11850P-253-111.83 |
| A 1-1,5 | 360° | 1,8 – 3,0 | 7,0 | 8,6 | 9,4 | 9,9 | 10,4 | 11,1 | 64 | 84 | Rohr 29 | 11850P-253-111.84 |
| A1 | 360° | 2,0 – 3,0 | 9,8 | 12,0 | 13,1 | 13,9 | 14,5 | 15,5 | 64 | 84 | Rohr 29 | 11850P-253-111.82 |
| LA 1-1,0 | 360° | 1,5 – 2,5 | 5,5 | 6,7 | 7,4 | 7,8 | 8,2 | 8,7 | 64 | 84 | Rohr 29 | 11850P-253-111.80 |
| LA 1-1,5 | 360° | 2,5 – 3,0 | 11,0 | 13,5 | 14,8 | 15,6 | 16,3 | 17,4 | 64 | 84 | Rohr 29 | 11850P-253-111.81 |
Klammeranschluss ISO – Werkstoff 1.4435 (316L), Fe < 1 % · elektropoliert, außen Ra ≤ 0,4 µm
| Typ | Spritzwinkel | Reinigungs-Ø (m) | Fördermenge m³/h bei Druck (bar) | DA (mm) | LA (mm) | Anschluss | Bestellcode | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1,0 | 1,5 | 1,8 | 2,0 | 2,2 | 2,5 | |||||||
| A 05 | 360° | 1,0 – 2,0 | 5,1 | 6,2 | 6,8 | 7,2 | 7,6 | 8,1 | 28 | 46,6 | ISO 13,5 | ISOP-253-111.78 |
| A 05-1,0 | 360° | 0,8 – 1,0 | 2,8 | 3,4 | 3,8 | 4,0 | 4,2 | 4,4 | 28 | 46,6 | ISO 13,5 | ISOP-253-111.79 |
| A 1-1,0 | 360° | 1,5 – 2,0 | 3,0 | 3,7 | 4,0 | 4,2 | 4,4 | 4,7 | 68 | 84 | ISO 33,7 | ISOP-253-111.88 |
| A 1-1,5 | 360° | 1,8 – 3,0 | 7,0 | 8,6 | 9,4 | 9,9 | 10,4 | 11,1 | 68 | 84 | ISO 33,7 | ISOP-253-111.87 |
| LA 1-1,0 | 360° | 1,5 – 2,5 | 5,5 | 6,7 | 7,4 | 7,8 | 8,2 | 8,7 | 68 | 84 | ISO 33,7 | ISOP-253-111.85 |
| LA 1-1,5 | 360° | 2,5 – 3,0 | 11,0 | 13,5 | 14,8 | 15,6 | 16,3 | 17,4 | 68 | 84 | ISO 33,7 | ISOP-253-111.86 |
| L1 | 188° | 2,5 – 3,0 | 8,6 | 10,5 | 11,5 | 12,2 | 12,8 | 13,6 | 68 | 84 | ISO 33,7 | ISOP-253-111.97 |
Klammeranschluss Zoll OD – Werkstoff 1.4435 (316L) · elektropoliert, außen Ra ≤ 0,4 µm
| Typ | Spritzwinkel | Reinigungs-Ø (m) | Fördermenge m³/h bei Druck (bar) | DA (mm) | LA (mm) | Anschluss | Bestellcode | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1,0 | 1,5 | 1,8 | 2,0 | 2,2 | 2,5 | |||||||
| A 1-1,5 | 360° | 1,8 – 3,0 | 7,0 | 8,6 | 9,4 | 9,9 | 10,4 | 11,1 | 64 | 84 | 1" (25,4) | 253-111.94 |
| L 1-1,0 | Leistungsdaten auf Anfrage | 64 | 84 | 1" (25,4) | 254-000880 | |||||||
Klammeranschluss Zoll OD, ISO und DIN – Hastelloy C22 (2.4602) · elektropoliert, außen Ra ≤ 0,4 µm
| Typ | Spritzwinkel | Reinigungs-Ø (m) | Fördermenge m³/h bei Druck (bar) | DA (mm) | LA (mm) | Anschluss | Bestellcode | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1,0 | 1,5 | 1,8 | 2,0 | 2,2 | 2,5 | |||||||
| A 05 | 360° | 1,0 – 2,0 | 5,1 | 6,2 | 6,8 | 7,2 | 7,6 | 8,1 | 28 | 46,6 | ½" (12,7) | INCHA-253-111.76 |
| A 05-1,0 | 360° | 0,8 – 1,0 | 2,8 | 3,4 | 3,8 | 4,0 | 4,2 | 4,4 | 28 | 46,6 | ½" (12,7) | INCHA-253-111.77 |
| A 1-1,0 | 360° | 1,5 – 2,0 | 3,0 | 3,7 | 4,0 | 4,2 | 4,4 | 4,7 | 68 | 84 | ISO 33,7 | ISOA-253-111.68 |
| A 1-1,5 | 360° | 1,8 – 3,0 | 7,0 | 8,6 | 9,4 | 9,9 | 10,4 | 11,1 | 68 | 84 | ISO 33,7 | ISOA-253-111.69 |
| LA 1-1,0 | 360° | 1,5 – 2,5 | 5,5 | 6,7 | 7,4 | 7,8 | 8,2 | 8,7 | 68 | 84 | ISO 33,7 | ISOA-253-111.74 |
| A 1-1,0 | 360° | 1,5 – 2,0 | 3,0 | 3,7 | 4,0 | 4,2 | 4,4 | 4,7 | 64 | 84 | DIN Rohr 29 | 254-000830 |
| L 1-1,0 | Leistungsdaten auf Anfrage | 68 | 84 | ISO 33,7 | ISOA-254-000303 | |||||||
Gewindeanschluss DIN ISO 228-1 – Hastelloy C22 (2.4602) · elektropoliert, außen Ra ≤ 0,4 µm
| Typ | Spritzwinkel | Reinigungs-Ø (m) | Fördermenge m³/h bei Druck (bar) | DA (mm) | LA (mm) | Anschluss | Bestellcode | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1,0 | 1,5 | 1,8 | 2,0 | 2,2 | 2,5 | |||||||
| A 05 | 360° | 1,0 – 2,0 | 4,7 | 5,8 | 6,3 | 6,6 | 7,0 | 7,4 | 28 | 24,5 | G 1/4" | GA-253-106.78 |
| A 05-1,0 | 360° | 0,8 – 1,0 | 2,4 | 2,9 | 3,2 | 3,4 | 3,6 | 3,8 | 28 | 24,5 | G 1/4" | GA-253-106.79 |
Werkstoff 1.4539 – Klammer DIN und ISO elektropoliert · Gewinde matt
| Typ | Spritzwinkel | Reinigungs-Ø (m) | Fördermenge m³/h bei Druck (bar) | DA (mm) | LA (mm) | Anschluss | Bestellcode | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1,0 | 1,5 | 1,8 | 2,0 | 2,2 | 2,5 | |||||||
| A 05 | 360° | 1,0 – 2,0 | 5,1 | 6,2 | 6,8 | 7,2 | 7,6 | 8,1 | 28 | 46,6 | DIN Rohr 13 | 253-111.60 |
| A 05-1,0 | 360° | 0,8 – 1,0 | 2,8 | 3,4 | 3,8 | 4,0 | 4,2 | 4,4 | 28 | 46,6 | ISO 13,5 | 253-111.92 |
| A 05 | 360° | 1,0 – 2,0 | 4,7 | 5,8 | 6,3 | 6,6 | 7,0 | 7,4 | 28 | 24,5 | G 1/4" | GS-253-106.68 |
Klammeranschluss Zoll OD – Werkstoff 1.4404 (316L) · elektropoliert
| Typ | Spritzwinkel | Reinigungs-Ø (m) | Fördermenge m³/h bei Druck (bar) | DA (mm) | LA (mm) | Anschluss | Bestellcode | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1,0 | 1,5 | 1,8 | 2,0 | 2,2 | 2,5 | |||||||
| A 05 | 360° | 1,0 – 2,0 | 5,1 | 6,2 | 6,8 | 7,2 | 7,6 | 8,1 | 28 | 46,6 | ½" (12,7) | 254-000882 |
| A 05-1,0 | 360° | 0,8 – 1,0 | 2,8 | 3,4 | 3,8 | 4,0 | 4,2 | 4,4 | 28 | 46,6 | ½" (12,7) | 253-111.95 |
| G 05 | 232° | 1,0 – 2,0 | 4,7 | 5,8 | 6,3 | 6,6 | 7,0 | 7,4 | 28 | 46,6 | ½" (12,7) | 254-000556 |
- Klammeranschluss ISO Werkstoff 1.4435 (316L), Fe < 1 % · elektropoliert, außen Ra ≤ 0,4 µm
- Klammeranschluss Zoll OD Werkstoff 1.4435 (316L) · elektropoliert, außen Ra ≤ 0,4 µm
- Klammeranschluss Zoll OD, ISO und DIN Hastelloy C22 (2.4602) · elektropoliert, außen Ra ≤ 0,4 µm
- Gewindeanschluss DIN ISO 228-1 Hastelloy C22 (2.4602) · elektropoliert, außen Ra ≤ 0,4 µm
- Werkstoff 1.4539 Klammer DIN und ISO elektropoliert · Gewinde matt
- Klammeranschluss Zoll OD Werkstoff 1.4404 (316L) · elektropoliert
- Bei elektropolierten Sprühkugeln ist die Fördermenge ca. 15 – 20 % höher als in der Tabelle angegeben.
- Empfohlener Betriebsdruck 1,0 bis 2,5 bar Ü am Einlass der Sprühkugel. Richtwert Reinigungsflüssigkeit: 30 bis 50 l/min pro Meter Tankumfang.
Die dargestellten Angaben, technischen Daten und Informationen befreien den Anwender nicht von eigener Prüfung der gelieferten Produkte auf deren Eignung für den beabsichtigten Anwendungsfall. Alle Angaben sind ohne Gewähr. (Stand: 03.10.2026)
