OC 200 Erster modularer Orbitalreiniger
OC 200 Erster Modularer Orbitalreininger
- kräftiger modularer Reiniger
- geringer Wartungsaufwand
- hohe, effektive Wurfweite
- validierbare Reinigung

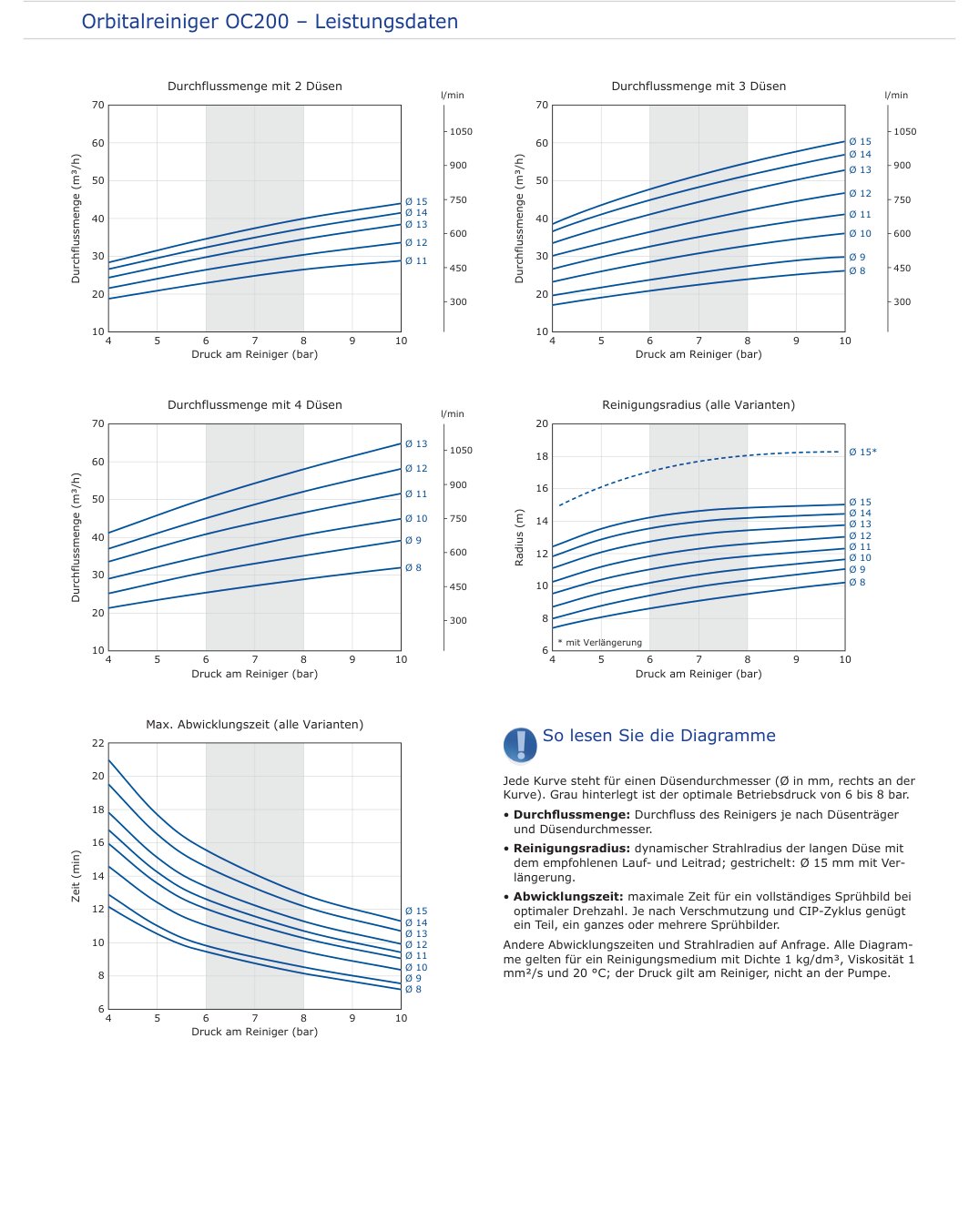

Optimaler Betrieb
Der Druckbereich für den Betrieb des OC 200 liegt bei 4 – 10 bar an der Reinigungsmaschine.

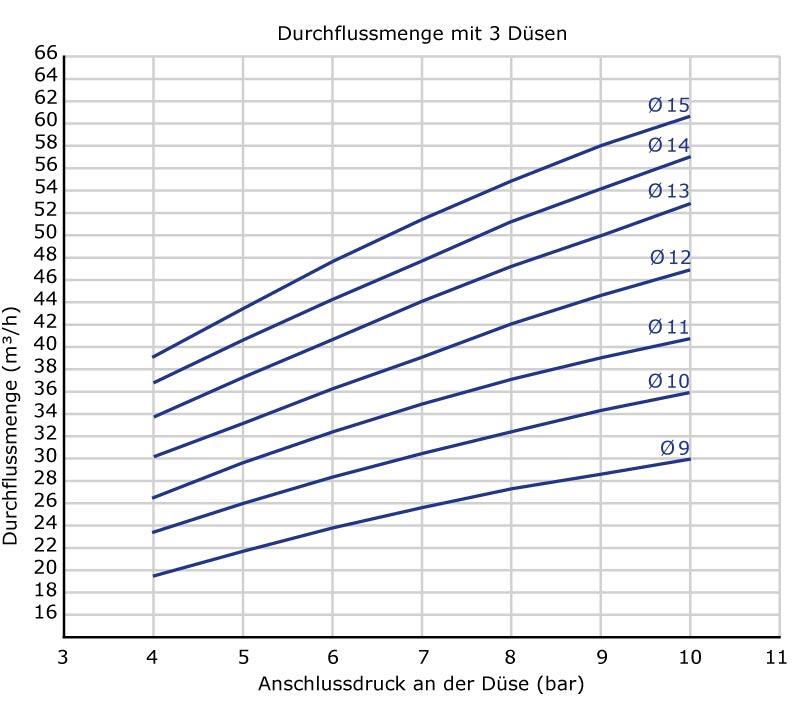

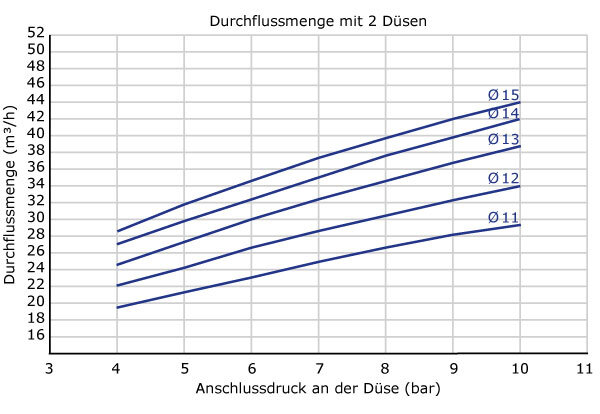

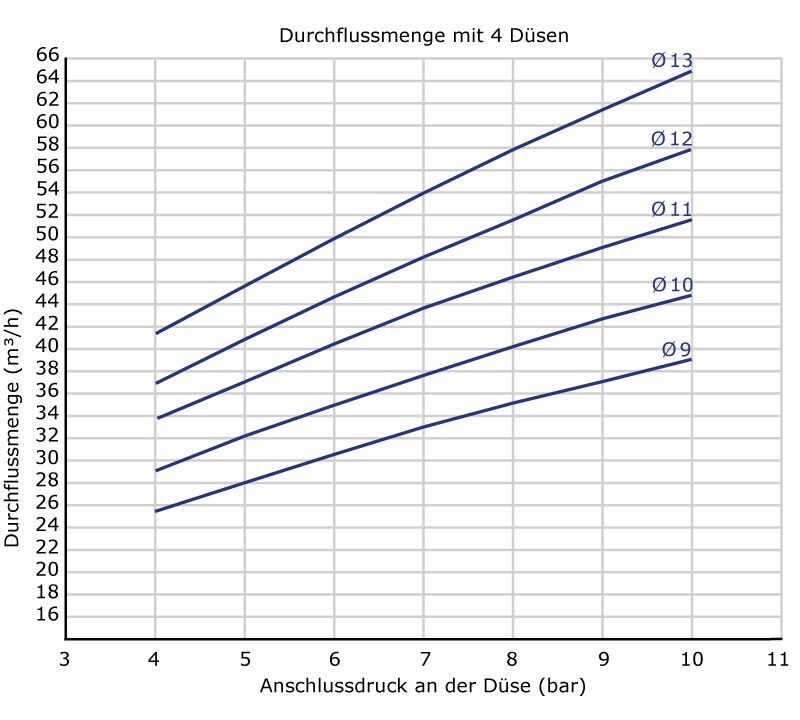

Mit einer Durchflussmenge von 317 – 1083 Litern/Minute wird ein Reinigungsdurchmesser von bis zu 36 Metern erreicht.

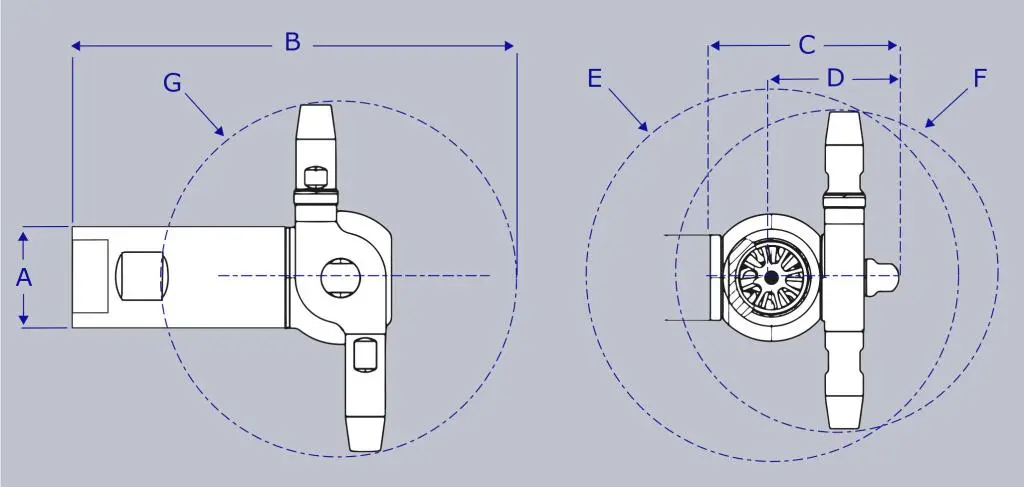

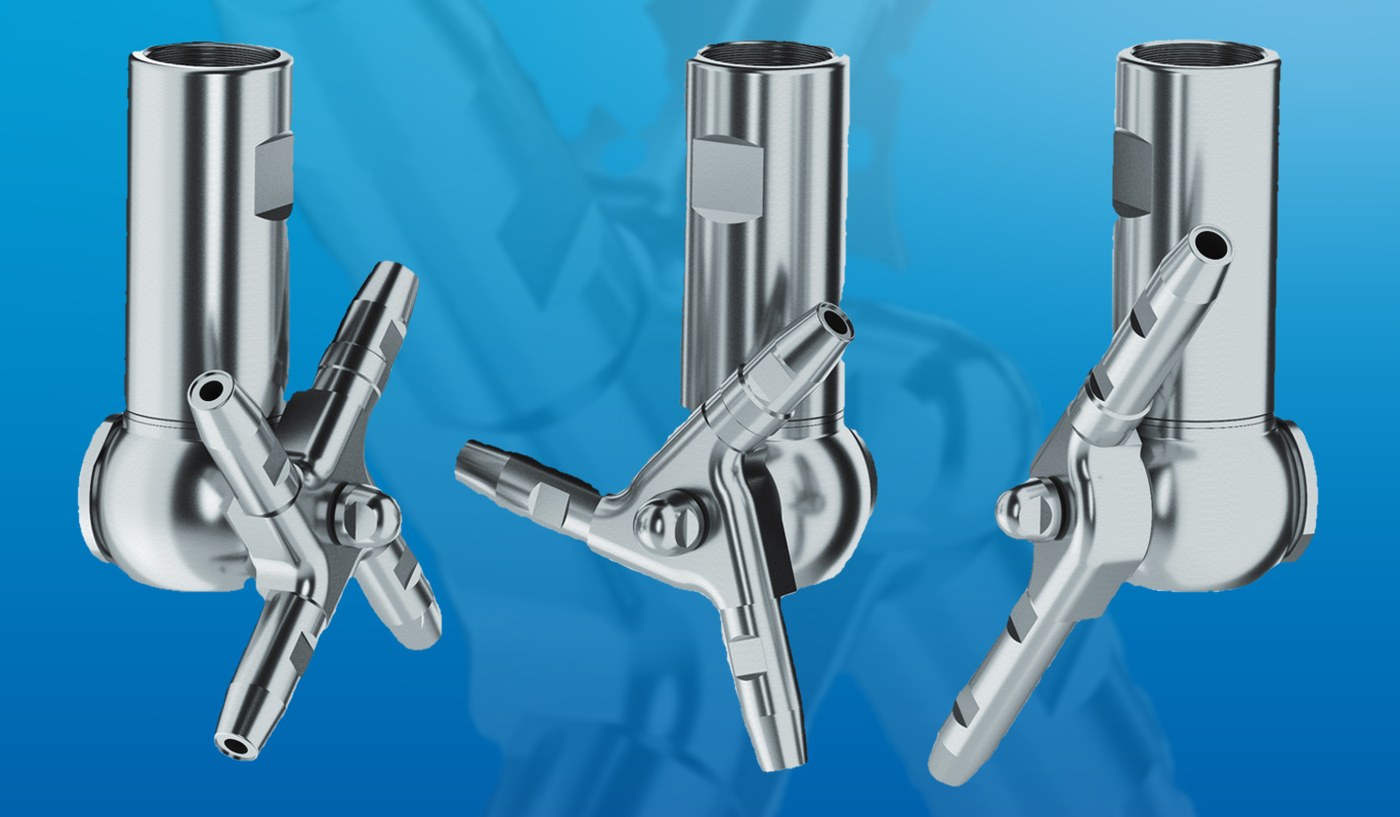

Abmessungen 4 Düsen lang
Abmessungen 4 Düsen kurz

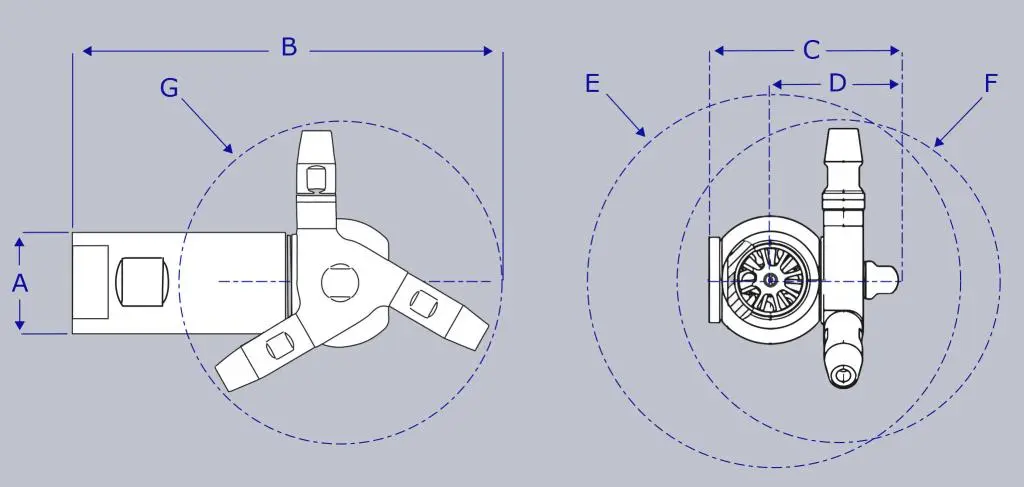

Abmessungen 2 Düsen mit Verlängerung

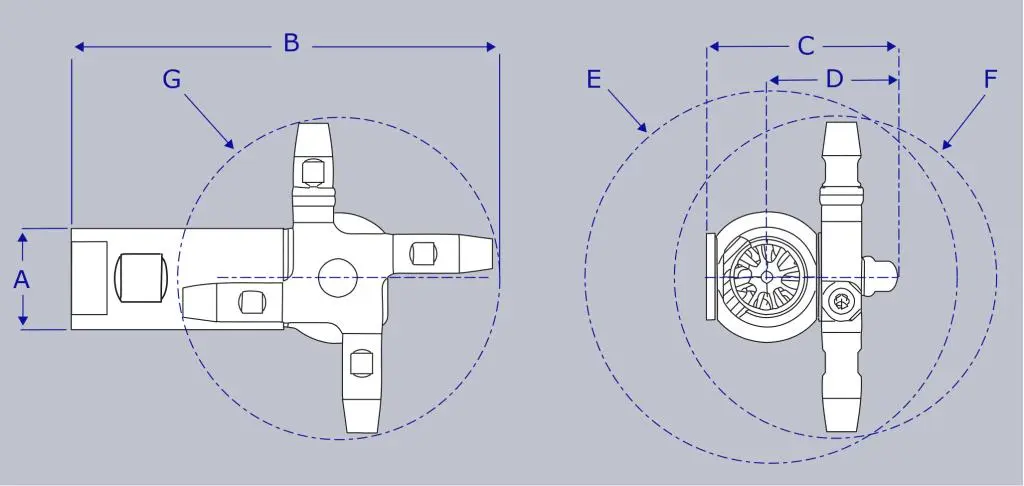

Abmessungen 3 Düsen
Produktbeschreibung

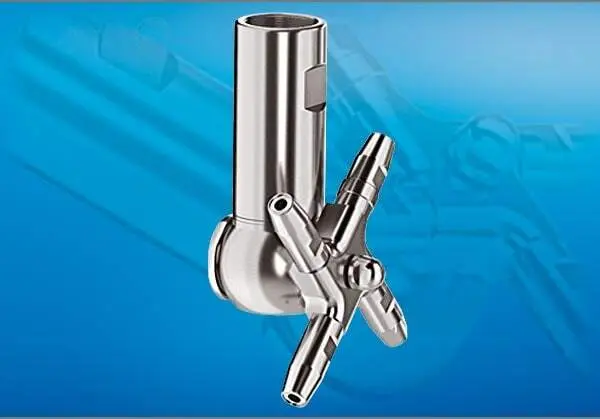

Der OC 200 ist ein starker, modularer Zielstrahlreiniger mit orbitalem 360° Spritzmuster. Der OC 200 wurde speziell für die Reinigung von großen Tanks- und Behältern mit hohen Flüssigkeitsmengen entwickelt. Der Antrieb des OC 200 erfolgt durch das Reinigungsmedium bei einem Druck von 4 bis 10 bar. Turbinengetrieben wird eine radiale und axiale Rotation des Düsenkopfes erzeugt. Dabei werden durch zwei, drei oder vier Düsen verschiedener Baulängen, gebündelte Flüssigkeitsstrahlen mit einem starken Aufpralleffekt und einer Reichweite bis zu einem Durchmeser von 36 Meter erzeugt. Durch umherlaufende Flüssigkeitsstrahlen wird so innerhalb 8 bis 21 Minuten ein sich vervollständigendes Spritzbild mit hoher Reichweite und voller Abdeckung erzeugt.
Durch optimale Strömungssteuerung, eine leichtgängige kugellagerlose Mechanik und ein hygienisches Dichtkonzept entfaltet sich die am Gerät eingesetzte Energie in einen starken Reinigungseffekt. Das orbitale Reinigungsverhalten ermöglicht die bestmögliche Nutzung der Reinigungsflüssigkeit bzw. chemischer Zusätze. Für die Verwendung in hygienesensiblen Bereichen hält sich das Gerät mit einer Selbstreinigungsdüse permanent sauber und entleert sich im vertikalen Betrieb nach der Anwendung selbständig. Der Einsatz des Gerätes ist stets ressourcenschonend und erfolgt mit geringstem Verschleiß- und Wartungsaufwand.

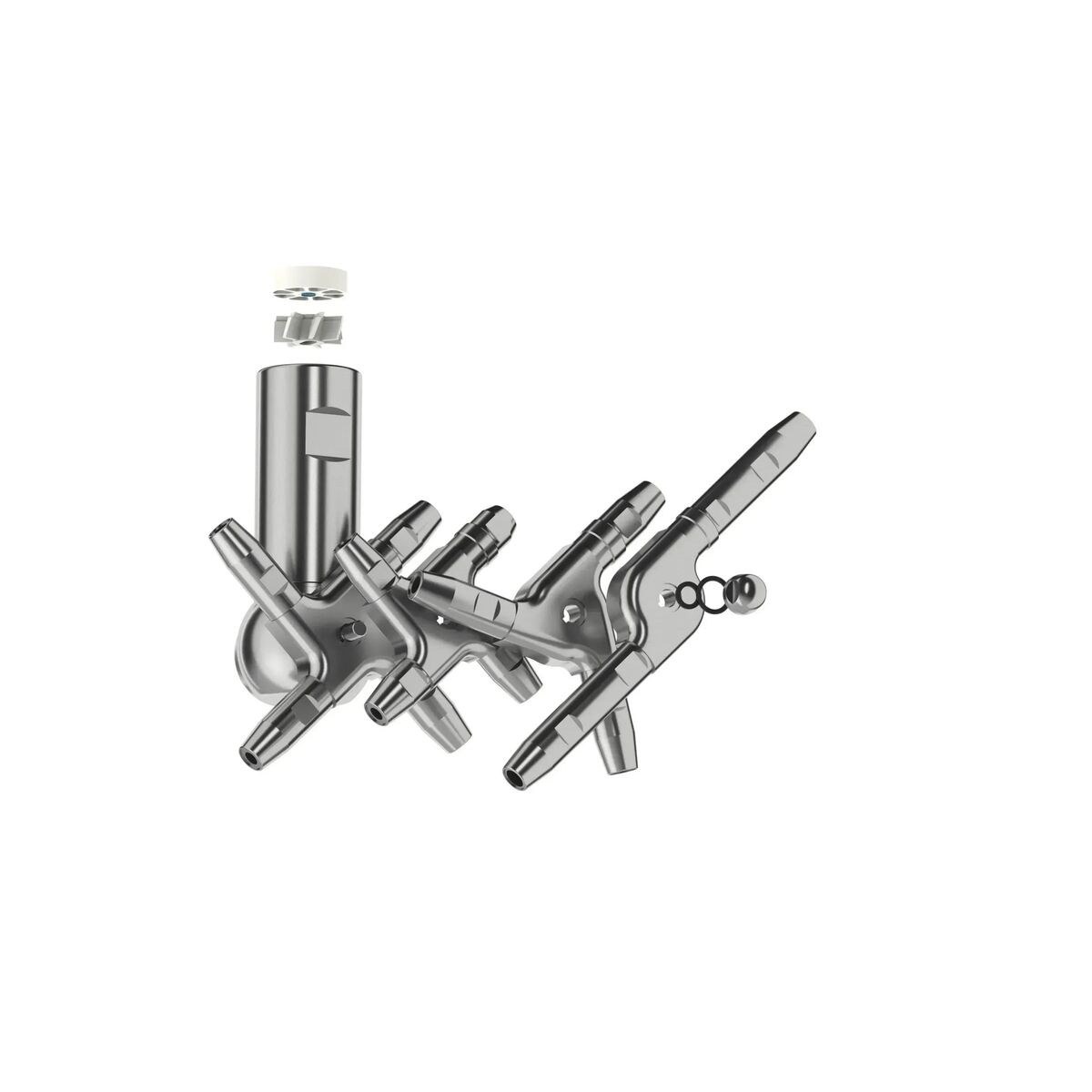

Der OC 200 erfüllt die höchsten Hygiene- und Sicherheitsstandards und ist für den Einsatz FDA-Anwendungen verwendbar. Während einer langlebigen Einsatzdauer wird sich dieses Gerät stets als zuverlässiger Partner für Ihre Reinigungsaufgaben erweisen. Der Reinigungsablauf eines OC 200 kann optional durch die Sensorvorrichtung SMW 100 permanent überwacht werden. Der OC 200 ist der erste modulare Reiniger, welche dem Anwender eine einfache und schnelle Anpassung an eine Reinigungsaufgabe ermöglicht. Durch den Austausch der Düsenscheibe und verschiedener Antriebskomponenten kann der Reiniger schnell und einfach umgerüstet werden. Insbesondere bei mobiler Verwendung des OC 200 Rotationsreinigers für verschiedene Reinigungsaufgaben kann mittels modularer Anpassungsmöglichkeiten eine optimale und ressourcenschonende Reinigung erzielt werden.
Häufige Einsatzbereiche für dieses Produkt sind Tanks und Behälter in der Brau-, Getränke-, Milchverarbeitungs-, Lebensmittel-, Pharma-, chemischen – und Transportindustrie und auf Schiffen.
Gewindebefestigung
Tornado 4 Standardgeräte sind mit 2″ zylindrischem Innengewinde BSP (British Standard PIPE nach DIN ISO 228) ausgestattet. Optional ist das Gerät mit 2″ kegeligem Innengewinde NPT (National Pipe Taper, Amerikanisches Rohrgewinde für selbstdichtende Verbindungen) erhältlich.
Splintbefestigung
Der Tornado 4 ist optional mit 2″ Splintbefestigung erhältlich. Die Splintbefestigung gewährleistet eine totraumfreie Befestigung der Reinigungsmaschine. Splintversionen haben einen ca. 15% höheren Durchfluss.
Klammerbefestigung
Der Tornado 4 ist optional mit 2″ Klammerbefestigung erhältlich. Eine Klammerbefestigung gewährleistet den unkomplizierten Ausbau der Reinigungsmaschine.
Tornado 4 mit 2″ Gewindeanschluss
| Anschluss | Düsen | Rohr* | Produktcode | Werkstoffe | Zertifikate | Artikelnummer |
|---|---|---|---|---|---|---|
| *entspricht dem max. Rohraußendurchmesser des Rohres auf das die Maschine installiert werden soll (Zoll oder mm). Splintversionen haben ca. 15% höheren Durchfluss. Empfohlene Standardgeräte mit hoher Lagerwahrscheinlichkeit sind blau dargestellt. | ||||||
| 2″ IG-BSP | 4 x 8,0 mm | 2″ | Tornado4-AF4x8S-BSP | 316L/C.PTFE | ATEX+FDA, 3.1 | 4660-4980-115 |
| 2″ IG-BSP | 4 x 8,0 mm | 2″ | Tornado4-F4x8S-BSP | 316L/PTFE | FDA, 3.1 | 4660-4980-116 |
| 2″ IG-NPT | 4 x 8,0 mm | 2″ | Tornado4-AF4x8S-NPT | 316L/C.PTFE | ATEX+FDA, 3.1 | 4660-4980-119 |
| 2″ IG-NPT | 4 x 8,0 mm | 2″ | Tornado4-F4x8S-NPT | 316L/PTFE | FDA, 3.1 | 4660-4980-122 |
| 2″ IG-BSP | 4 x 9,0 mm | 2″ | Tornado4-AF4x9S-BSP | 316L/C.PTFE | ATEX+FDA, 3.1 | 4660-4980-114 |
| 2″ IG-BSP | 4 x 9,0 mm | 2″ | Tornado4-F4x9S-BSP | 316L/PTFE | FDA, 3.1 | 4660-4980-117 |
| 2″ IG-NPT | 4 x 9,0 mm | 2″ | Tornado4-AF4x9S-NPT | 316L/C.PTFE | ATEX+FDA, 3.1 | 4660-4980-120 |
| 2″ IG-NPT | 4 x 9,0 mm | 2″ | Tornado4-F4x9S-NPT | 316L/PTFE | FDA, 3.1 | 4660-4980-123 |
| 2″ IG-BSP | 4 x 10,0 mm | 2″ | Tornado4-AF4x10S-BSP | 316L/C.PTFE | ATEX+FDA, 3.1 | 4660-4980-113 |
| 2″ IG-BSP | 4 x 10,0 mm | 2″ | Tornado4-F4x10S-BSP | 316L/PTFE | FDA, 3.1 | 4660-4980-118 |
| 2″ IG-NPT | 4 x 10,0 mm | 2″ | Tornado4-AF4x10S-NPT | 316L/C.PTFE | ATEX+FDA, 3.1 | 4660-4980-121 |
| 2″ IG-NPT | 4 x 10,0 mm | 2″ | Tornado4-F4x10S-NPT | 316L/PTFE | FDA, 3.1 | 4660-4980-124 |
| 2″ IG-BSP | 4 x 11,0 mm | 2″ | Tornado4-AF4x11S-BSP | 316L/C.PTFE | ATEX+FDA, 3.1 | 4660-4980-132 |
| 2″ IG-BSP | 4 x 11,0 mm | 2″ | Tornado4-F4x11S-BSP | 316L/PTFE | FDA, 3.1 | 4660-4980-133 |
| 2″ IG-NPT | 4 x 11,0 mm | 2″ | Tornado4-AF4x11S-NPT | 316L/C.PTFE | ATEX+FDA, 3.1 | 4660-4980-134 |
| 2″ IG-NPT | 4 x 11,0 mm | 2″ | Tornado4-F4x11S-NPT | 316L/PTFE | FDA, 3.1 | 4660-4980-135 |
| 2″ IG-BSP | 4 x 12,0 mm | 2″ | Tornado4-AF4x12S-BSP | 316L/C.PTFE | ATEX+FDA, 3.1 | 4660-4980-138 |
| 2″ IG-BSP | 4 x 12,0 mm | 2″ | Tornado4-F4x12S-BSP | 316L/PTFE | FDA, 3.1 | 4660-4980-139 |
| 2″ IG-NPT | 4 x 12,0 mm | 2″ | Tornado4-AF4x12S-NPT | 316L/C.PTFE | ATEX+FDA, 3.1 | 4660-4980-140 |
| 2″ IG-NPT | 4 x 12,0 mm | 2″ | Tornado4-F4x12S-NPT | 316L/PTFE | FDA, 3.1 | 4660-4980-141 |
Tornado 4 mit 2″ Splintanschluss
| Anschluss | Düsen | Rohr* | Produktcode | Werkstoffe | Zertifikate | Artikelnummer |
|---|---|---|---|---|---|---|
| *entspricht dem max. Rohraußendurchmesser des Rohres auf das die Maschine installiert werden soll (Zoll oder mm). Splintversionen haben ca. 15% höheren Durchfluss. Empfohlene Standardgeräte mit hoher Lagerwahrscheinlichkeit sind blau dargestellt. | ||||||
| 2″ Splint | 4 x 8,0 mm | 50,80 | Tornado4-AF4x8S-200PF | 316L/C.PTFE | ATEX+FDA, 3.1 | 4660-4980-125 |
| 2″ Splint | 4 x 8,0 mm | 50,80 | Tornado4-F4x8S-200PF | 316L/PTFE | FDA, 3.1 | 4660-4980-128 |
| 2″ Splint | 4 x 9,0 mm | 50,80 | Tornado4-AF4x9S-200PF | 316L/C.PTFE | ATEX+FDA, 3.1 | 4660-4980-126 |
| 2″ Splint | 4 x 9,0 mm | 50,80 | Tornado4-F4x9S-200PF | 316L/PTFE | FDA, 3.1 | 4660-4980-129 |
| 2″ Splint | 4 x 10,0 mm | 50,80 | Tornado4-F4x10S-200PF | 316L/C.PTFE | ATEX+FDA, 3.1 | 4660-4980-127 |
| 2″ Splint | 4 x 10,0 mm | 50,80 | Tornado4-F4x10S-200PF | 316L/PTFE | FDA, 3.1 | 4660-4980-130 |
| 2″ Splint | 4 x 11,0 mm | 50,80 | Tornado4-F4x11S-200PF | 316L/C.PTFE | ATEX+FDA, 3.1 | 4660-4980-136 |
| 2″ Splint | 4 x 11,0 mm | 50,80 | Tornado4-F4x11S-200PF | 316L/PTFE | FDA, 3.1 | 4660-4980-137 |
| 2″ Splint | 4 x 12,0 mm | 50,80 | Tornado4-F4x12S-200PF | 316L/C.PTFE | ATEX+FDA, 3.1 | 4660-4980-142 |
| 2″ Splint | 4 x 12,0 mm | 50,80 | Tornado4-F4x12S-200PF | 316L/PTFE | FDA, 3.1 | 4660-4980-143 |
Schutzkäfig (feststehend)
| Werkstoffe: | Edelstahl 1.4404 (316L), PTFE |
| Zertifikate: | FDA, 3.1, 2.2 |
| Geräteanschluss: | 2″ AG-BSP |
| Zuleitung: | Anschweissanschluss für 41 mm Rohr oder 1,5″ AG-BSP |
Anschweissadapter
| Werkstoffe: | Edelstahl 1.4404 (316L) |
| Zertifikate: | 3.1, 2.2 |
| Geräteanschluss: | 2″ AG-BSP |
| Zuleitung: | Anschweissende |
Standfuß
| Werkstoffe: | Edelstahl 1.4404 (316L), PTFE |
| Zertifikate: | 3.1, 2.2 |
| Geräteanschluss: | 2″ AG-BSP |
| Zuleitung: | nach Bedarf |
Tankreinigungswagen
| Werkstoffe: | Edelstahl 316L (1.4404), PP (PTFE) |
| Zertifikate: | FDA, 3.1, 2.2 |
| Geräteanschluss: | 2″ AG-BSP |
| Zuleitung: | DN50 Gewindestutzen DIN 11851 |
Installationslanze
| Werkstoffe: | Edelstahl 1.4404 (316L), EPDM, FKM |
| Zertifikate: | 3.1, 2.2 |
| Geräteanschluss: | 2″ AG-BSP (2″ Splint) |
| Tankanschluss: | Flansch nach Bedarf |
| Sensor: | mit/ohne SMW 100 |
Vericlean Rotationszähler
| Werkstoffe: | Edelstahl 316L (1.4404), PTFE |
| Zertifikate: | 3.1, 2.2 |
| Geräteanschluss: | 2″ AG-BSP |
| Tankanschluss: | Flansch nach Bedarf |
| Sensortyp: | IFM MFT200 |
| Überwachung: | Die Rotationsgeschwindigkeit der Reinigungsmaschine wird permanent angezeigt |
SMW 100 Flüssigkeitssensor
| Werkstoffe: | 1.4305, PEEK |
| Anschlusstyp: | Einschweissmuffe |
| Funktion: | Die Beschwallung des Sensors wird alle 20 Sekunden angezeigt |

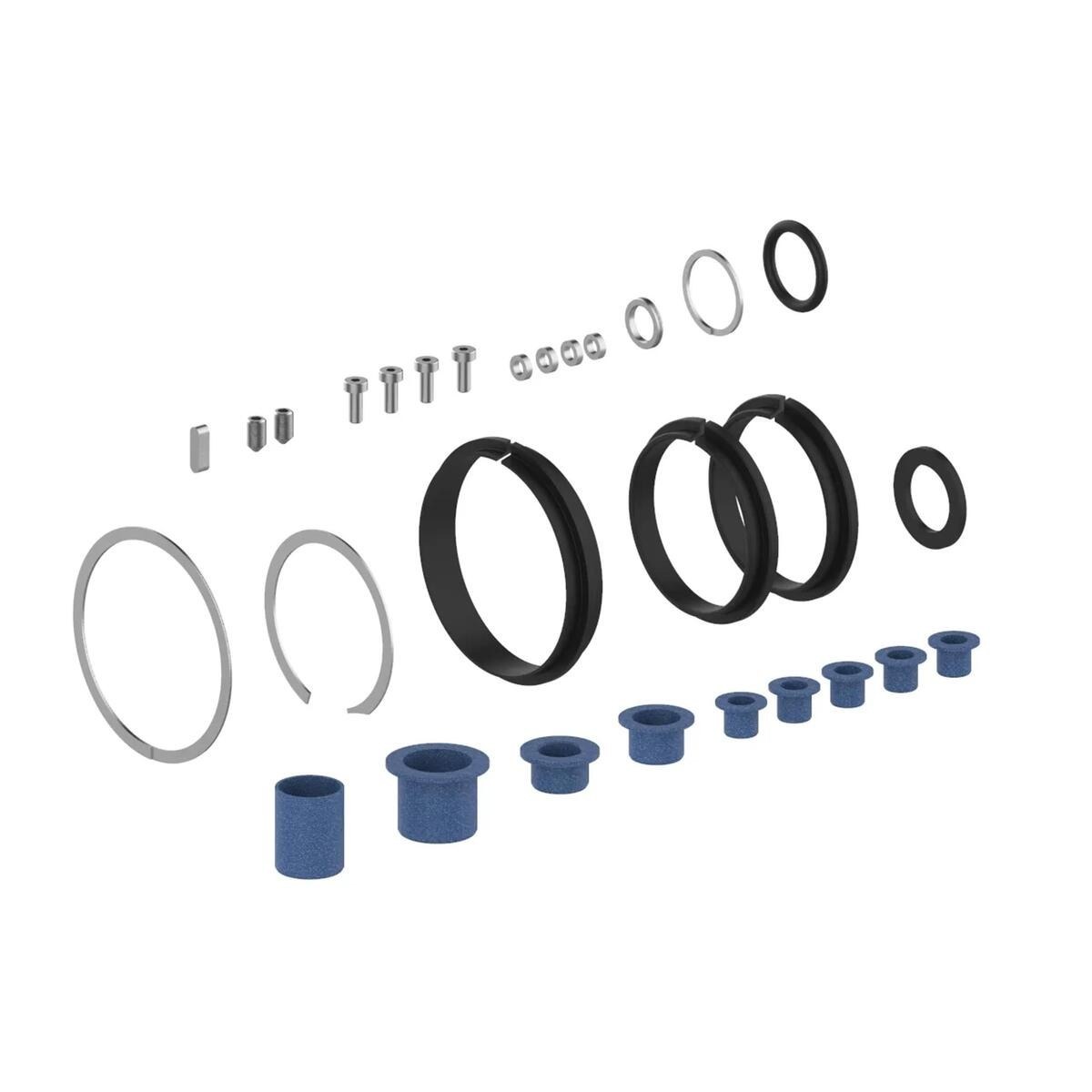

Wartungspakete & Werkzeug
| Tornado 4 C.PTFE (ATEX & FDA) | 4660-4080-888 |
| Tornado 4 PTFE (FDA) | 4660-4081-888 |

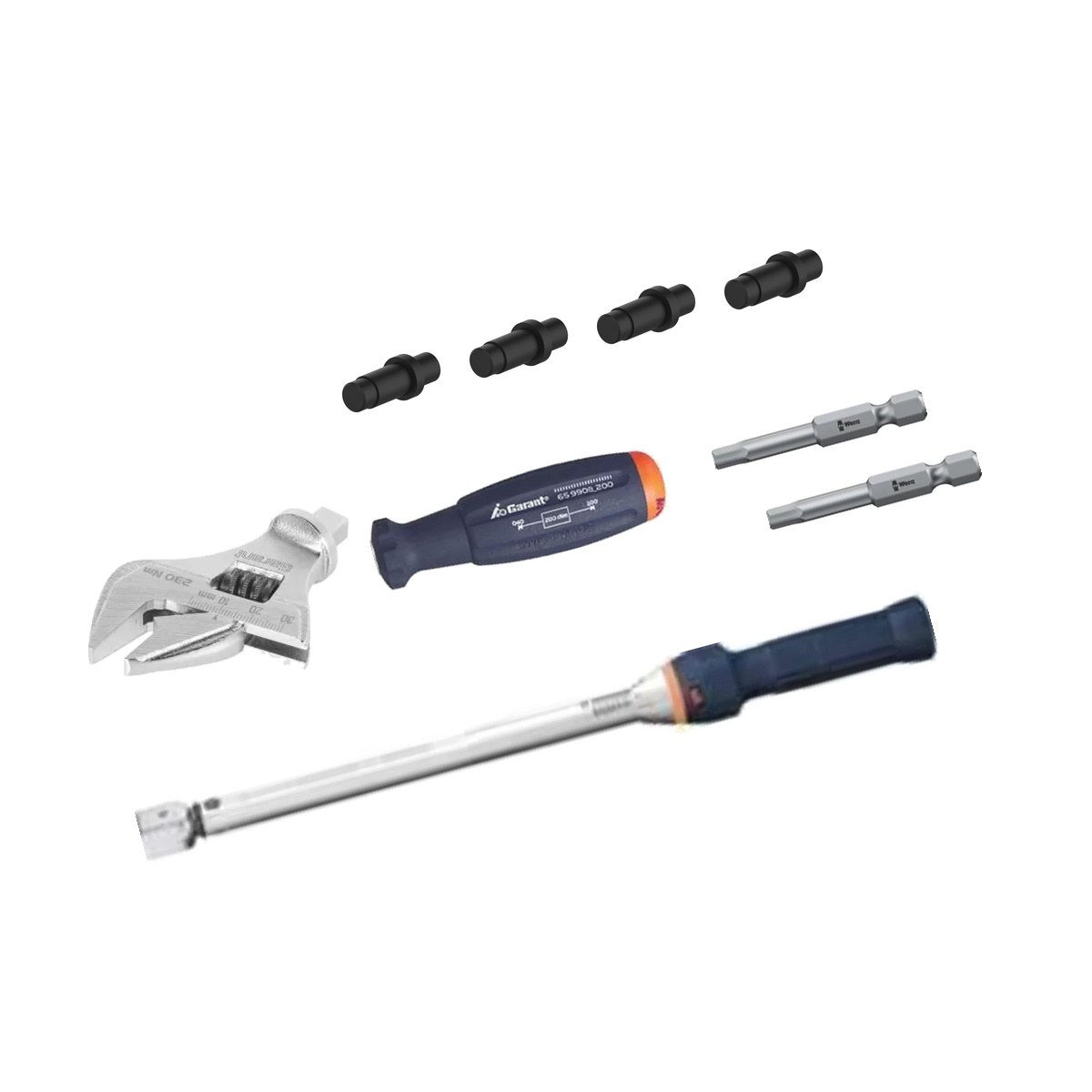

| Werkzeugsatz: | 4660-4011-888 |
Der Tornado 4 ist ein starker Zielstrahlreiniger mit orbitalem 360° Spritzmuster. Der Antrieb des Tornado erfolgt durch das Reinigungsmedium bei einem Druck von 4 bis 8 bar. Turbinengetrieben wird eine radiale und axiale Rotation des Düsenkopfes erzeugt. Dadurch entstehen durch vier lange Düsen ausgerichtete Flüssigkeitsstrahlen mit einem starken Aufpralleffekt bis zu einem Durchmesser von 34 Meter. Durch umherlaufende Flüssigkeitsstrahlen wird so innerhalb 4 bis 10 Minuten ein sich vervollständigendes Spritzbild mit hoher Reichweite und voller Abdeckung erzeugt.
Durch optimale Strömungssteuerung, eine leichtgängige kugellagerlose Mechanik und ein hygienisches Dichtkonzept entfaltet sich die am Gerät eingesetzte Energie in einen starken Reinigungseffekt. Das orbitale Reinigungsverhalten ermöglicht die bestmögliche Nutzung der Reinigungsflüssigkeit bzw. chemischer Zusätze. Für die Verwendung in hygienesensiblen Bereichen hält sich das Gerät mit einer Selbstreinigungsdüse permanent sauber und entleert sich im vertikalen Betrieb nach der Anwendung selbständig.
Der Einsatz des Gerätes ist stets ressourcenschonend und erfolgt mit geringstem Verschleiß- und Wartungsaufwand. Der Tornado 4 erfüllt die höchsten Hygiene- und Sicherheitsstandards und ist für den Einsatz in EX-Zonen und FDA-Anwendungen zugleich verwendbar. Während einer langlebigen Einsatzdauer wird sich dieses Gerät stets als zuverlässiger Partner für Ihre Reinigungsaufgaben erweisen. Optional kann der Reinigungsablauf eines Tornado durch SMW 100 oder Vericlean permanent und nichtinvasiv überwacht werden. Der Tornado gehört zu den neuesten und effektivsten Entwicklungen des Marktes für Reinigungstechnik.
Tornado 4 Orbitalreiniger sind in vielen Anschlussvarianten erhältlich. Der Tornado 4 ist sehr kompakt und kann mittels 2″ Gewindeanschluss oder einer Auswahl an Splintbefestigungstypen in jeder Position in Behälter oder Anlagen installiert werden. Die Verwendung auf einer Lanze oder an einem Schlauch hängend ist ebenso möglich. Häufige Einsatzbereiche für dieses Produkt sind Tanks und Behälter in der Brau-, Getränke-, Milchverarbeitungs-, Lebensmittel-, Pharma-, chemischen – und Transportindustrie und auf Schiffen.
Die dargestellten Angaben, technischen Daten und Informationen befreien den Anwender nicht von eigener Prüfung der gelieferten Produkte auf deren Eignung für den beabsichtigten Anwendungsfall. Alle Angaben sind ohne Gewähr. (Stand: 11.02.2022-71427321893-1888948-71042)
