Sanitor Rotationsdüse
Strahlbildende, langsam drehende und hitzebeständige Rotationsdüse
- flüssigkeitsangetriebene 360° Rotationsdüse
- starke Strahlstärke bei geringen Verbrauchswerten
- komplett aus Edelstahl, keine Kunststoffe
- FDA-konform & Ex-zertifiziert
- säure-, laugen- & temperaturbeständig
- kompakte Abmessungen
- selbstreinigend, hygienisch, verschleißarm
| Eigenschaft | Wert |
|---|---|
| max. Reinigungsdurchmesser | 4,8 Meter |
| Spritzbild | 360° |
| Druckbereich | 2 – 20 bar |
| Durchflussmenge | 25 – 92 LPM (1,5 – 5,5 m³/h) |
| Einbauöffnung | BSP/NPT min. Ø 32 mm, Splint min. Ø 60 mm |
| Einbaulage | beliebig, vertikal nach unten bevorzugt |
| Gewicht | ca. 0,17 KG |
| Werkstoffe | Edelstahl 316L (1.4404) |
| Standardanschluss | 3/8″ Innengewinde BSP (NPT) |
| optionale Anschlusstypen | 1/2″ Splint |
| Düseneigenschaft | Kugel mit Schlitzen |
| Zertifikate | 3.1, 2.2, ATEX, FDA, Lebensmittelzulassung nach EU1935/2004 |
| max. Betriebstemperatur | 90°C (194°F) |
| max. Umgebungstemperatur | 140°C (284°F), 30 Min. |
| Betriebsempfehlung | Es wird empfohlen ein Filter/Sieb (500 μm) in der CIP Zulaufleitung zum Tankreiniger einzubauen, um diesen vor Verstopfung mit Partikeln oder Schäden zu schützen. |
Optimaler Betrieb

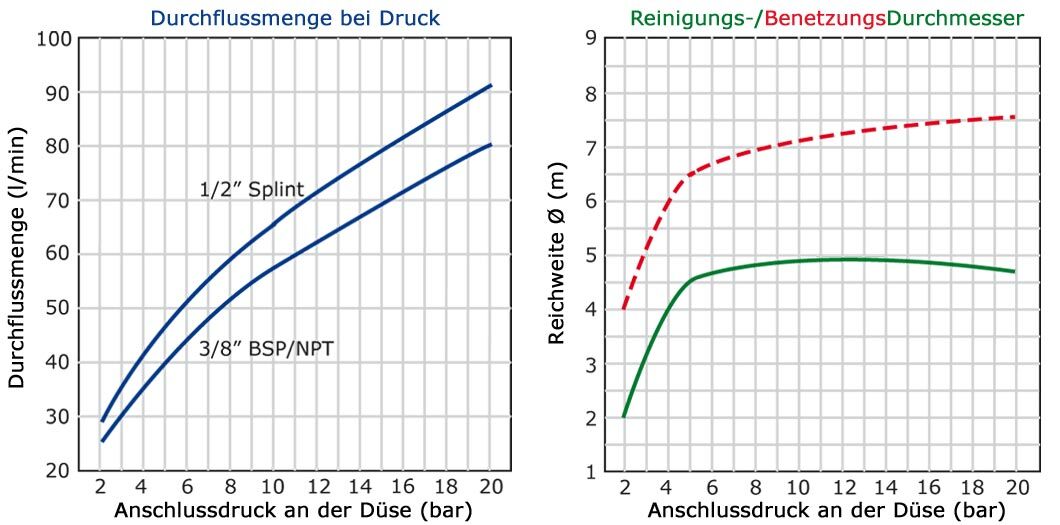

Der Druckbereich für den Betrieb eines Sanitor liegt bei 2 – 20 bar an der Reinigungsdüse.
Mit einer Durchflussmenge von 25 – 92 Litern/Minute wird ein Reinigungsdurchmesser von 2 – 4,8 Metern erreicht.
Der Sanitor ist eine kompakte flüssigkeitsgelagerte Rotationsdüse bestehend aus lediglich 3 Edelstahlkomponenten. Ab einem Flüssigkeitsdruck von mindestens 2 bar wird der Edelstahlrotor durch Flüssigkeit angehoben und beginnt langsam zu rotieren.
Durch Flüssigkeitsaustrittsöffnungen werden flache, sich überlappende Flüssigkeitsstrahlen erzeugt. Die Flüssigkeitsstrahlen erzeugen einen starken Aufpralleffekt der durch die langsame Rotation begünstigt wird. Die reine Edelstahlkonstruktion des Sanitor macht Ihn extrem temperaturresistent.
Der Sanitor ist optimal als Ersatz von feststehenden Sprühkugeln geeignet. Der Sanitor kann flexibel im Bereich von 2 bis 20 bar Flüssigkeitsdruck angetrieben werden und erreicht einen Reinigungsdurchmesser bis 4,8 Meter.
Ohne Kugellager und ohne Kunststoffkomponenten, FDA konform und für EX-Zonen geeignet. Der Sanitor ist mit 360° Spritzbild und 3/8“ BSP/NPT oder 1/2“ Splintbefestigung erhältlich.

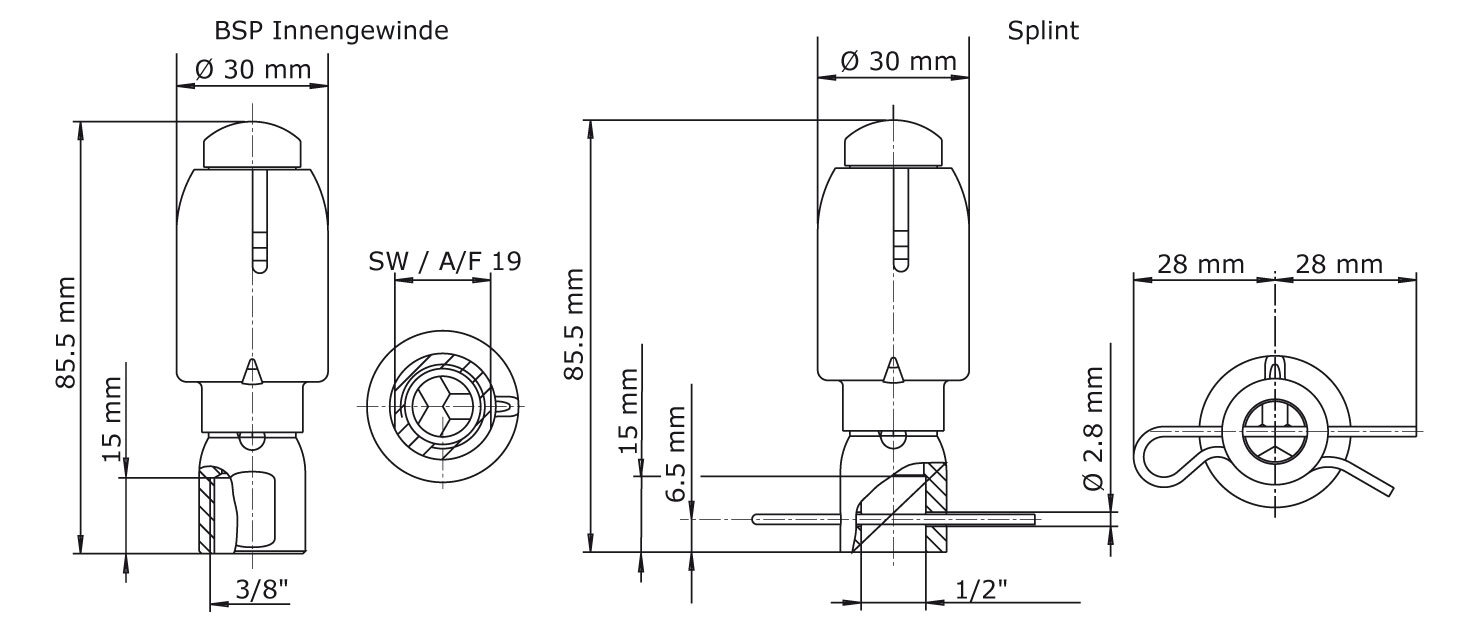

Gewindebefestigung
Sanitor Standardgeräte sind mit 3/8″ zylindrischem Innengewinde BSP (British Standard PIPE nach DIN ISO 228) ausgestattet. Optional ist das Gerät mit 3/8″ kegeligem Innengewinde NPT (National Pipe Taper, Amerikanisches Rohrgewinde für selbstdichtende Verbindungen) erhältlich.
Splintbefestigung
Der Sanitor ist optional mit 1/2″ Splintbefestigung erhältlich. Die Splintbefestigung gewährleistet eine totraumfreie Befestigung der Reinigungsdüse. Splintversionen haben einen ca. 15% höheren Durchfluss.
Sanitor Gewinde- und Splintanchluss
| Anschluss | Spritzbild | Rohr* | Produktcode | Werkstoffe | Zertifikate | Artikelnummer |
|---|---|---|---|---|---|---|
| *entspricht dem max. Rohraußendurchmesser des Rohres auf das die Düse installiert werden soll (Zoll oder mm). Splintversionen haben ca. 15% höheren Durchfluss. Empfohlene Standardgeräte mit hoher Lagerwahrscheinlichkeit sind blau dargestellt. | ||||||
| 3/8″ IG-BSP | 360° | 3/8″ | SANITORAF-360-BSP | 316L | ATEX+FDA, 3.1 | 4660-3002-010 |
| 3/8″ IG-NPT | 360° | 3/8″ | SANITORAF-360-NPT | 316L | FDA, 3.1 | 4660-3003-010 |
| 1/2″ Splint | 360° | 12,70 | SANITORAF-360-PF | 316L | ATEX+FDA, 3.1 | 4660-3001-010 |
| 3/8″ IG-BSP | 360° | 3/8″ | SANITORHC22-360-BSP | Hastelloy C22/2.4602 | ATEX+FDA, 3.1 | 4660-3002-020 |
| 3/8″ IG-BSP | 360° | 3/8″ | SANITORHC22-360-NPT | Hastelloy C22/2.4602 | ATEX+FDA, 3.1 | – |
| 1/2″ Splint | 360° | 12,70 | SANITORHC22-360-PF | Hastelloy C22/2.4602 | ATEX+FDA, 3.1 | – |

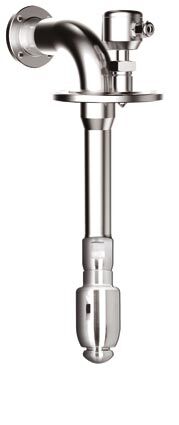

Installationslanze
| Werkstoffe: | Edelstahl 1.4404 (316L), EPDM, FKM |
| Zertifikate: | 3.1, 2.2 |
| Geräteanschluss: | 3/8″ AG-BSP (1/2″ Splint) |
| Tankanschluss: | Flansch nach Bedarf |
| Sensor: | mit/ohne SMW 100 |
SMW 100 Flüssigkeitssensor
| Werkstoffe: | 1.4305, PEEK |
| Anschlusstyp: | Einschweissmuffe |
| Funktion: | Die Beschwallung des Sensors wird alle 20 Sekunden angezeigt |
Die dargestellten Angaben, technischen Daten und Informationen befreien den Anwender nicht von eigener Prüfung der gelieferten Produkte auf deren Eignung für den beabsichtigten Anwendungsfall. Alle Angaben sind ohne Gewähr.
