Turbodisc Rotationsdüsen
Gleitlagerdüse mit schneller Rotation
und besonders widerstandsfähig
- keine Kugellager
- schnelle Rotation und geringe Flüssigkeitsmengen
- FDA-konform & Ex-zertifiziert
- sehr temperaturbeständig
- nur wenige Einzelkomponenten
- auch verfügbar aus Kunststoff
- hohe Betriebssicherheit, absolut hygienisch
| Technische Daten | Wert |
|---|---|
| Max. Reinigungsdurchmesser: | TD25/75/100/150, 1,5/2,4/4,5/5 Meter |
| Spritzbild: | 360° und 180° auf-, abwärts |
| Druckbereich: | 2 – 4 bar |
| Durchflussmenge: | TD25 40 – 60 LPM, TD75 75 – 105 LPM, TD100 120 – 158 LPM, TD150 180 – 245 LPM (2,4 – 14,7 m³/h) |
| Einbauöffnung: | TD25/75/100/150, min. Ø 31/41/55/75 mm |
| Einbaulage: | beliebig |
| Gewicht: | TD25/75/100/150 ca. 0,05/0,19/0,44/0,95 KG |
| Werkstoffe: | Edelstahl 316L (1.4404), C.PTFE, PTFE, C.PEEK, PEEK, Hastelloy C22 |
| Standardanschluss: | BSP/NPT IG (TD25 BSP/NPT AG), DN/ZOLL Splint |
| Düseneigenschaft: | drehende Rotorscheibe |
| Zertifikate: | 3.1, 2.2, ATEX, FDA, Lebensmittelzulassung nach EU1935/2004 |
| max. Betriebstemperatur: | 95°C (203°F) |
| max. Umgebungstemperatur: | 140°C (284°F), 30 Min. |
| Betriebsempfehlung: | Es wird empfohlen ein Filter/Sieb (500 μm) in der CIP Zulaufleitung zum Tankreiniger einzubauen, um diesen vor Verstopfung mit Partikeln oder Schäden zu schützen. |

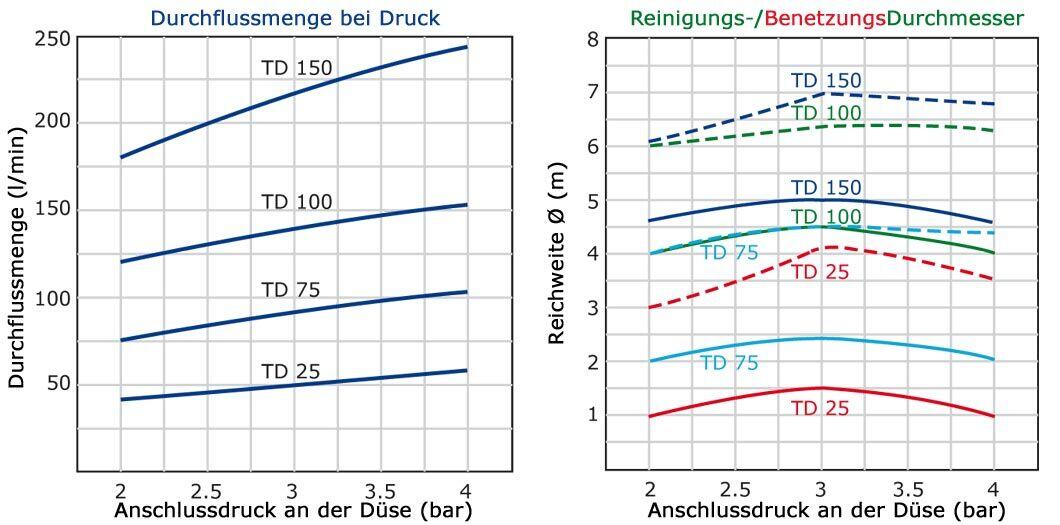

Optimaler Betrieb
Der Druckbereich für den Betrieb eines Turbodisc liegt bei 2 – 4 bar an der Reinigungsdüse.
Mit einer Durchflussmenge von 40 – 245 Litern/Minute wird ein Reinigungsdurchmesser von 1 – 5 Metern erreicht.
Schnell rotierende Turbodisc erzeugen eine permanent gleichmäßige, tropfenförmige Flüssigkeitsverteilung. Durch die intelligente Flüssigkeitslagerung sind diese Rotationsdüsen äußerst langlebig im Vergleich zu deren kugelgelagerten Pendanten. Turbodisc haben schon Betriebszeiten von über 25 Jahren erreicht. Einige dieser Produkte sind höchst widerstandsfähig bei hohen Temperaturen oder im Betrieb mit Dampf- oder Druckluft. Eine umfangreiche Palette an 180° Spritzmustern mit vielen Anschlussvarianten und Werkstoffen ist erhältlich. Turbodisc sind optimal für die Installation in Förder- und Abfüllanlagen sowie zur Reinigung Steriltanks.
Der TURBODISC ist ein schnell rotierender Behälterreiniger der perfekt für den Ersatz von statischen Sprühkugeln geeignet ist. So kann der Flüssigkeitsverbrauch oder der Zeitaufwand für eine Reinigung oftmals erheblich minimiert werden. Im Betrieb treibt das Reinigungsmedium den Rotor an, der reibungsfrei und mit hoher Geschwindigkeit auf einem Lager aus Reinigungsflüssigkeit rotiert. Diese verwandelt sich in viele energiereiche Tropfen, die mit hoher Geschwindigkeit gleichzeitig gegen alle Bereiche rund um die Reinigungsdüse geschleudert werden. Es wird ein kugelförmiges Spritzbild rund um die Düse erzeugt.
TURBODISC Tankreiniger sind ideal für die Prallspülung und können in jedem Winkel betrieben werden. Durch das Gleitlagersystem des TURBODISC können diese Düsen oft über Jahre hinweg nahezu Verschleißfrei eigesetzt werden. Der TURBODISC verspricht auch bei Verwendung mit Druckluft oder Heißdampfsterilisation und hohen Temperaturen außergewöhnliche Standzeiten.
Der TURBODISC ist auch aus Kunststoff als CHEMIDISC und in einem konischen Trichter als TURBOCW25/75 für die Reinigung von Zielbereichen erhältlich. Es steht eine große Typenauswahl in unterschiedlichen Größen und Ausführungen zur Verfügung. Einsatzbereiche: Brauerei-, Getränke-, Milchverarbeitungs-, Lebensmittel-, Pharma-, Chemische – und Transportindustrie. Spülung und Reinigung von Behältern, Tanks oder Anlagenteilen verschiedener Dimensionen, Prozessbehälter, Reaktoren, Trockner, Granulierapparate, Lagertanks, Beschichtungsmaschinen und Tankcontainer.
Turbodisc Varianten
| TD75/100/150-360-BSP | TD75/100/150-360-PF | TD75AF-180A-BSP | TD100/150F-180A-BSP | Turbodisc Abmessungen |
|---|---|---|---|---|
 |
 |
 |
 |
 |
TD75/100/150 Abmessungen und Anschlusstypen
| Variante | A | B* | C | D | E | F | G |
|---|---|---|---|---|---|---|---|
| B* (Splintversion) entspricht dem Innendurchmesser des Turbodisc zur Befestigung auf ein Rohr dessen max. Außendurchmesser zu berücksichtigen ist. Weitere Sonderanpassungen möglich. Bei Anschaffung einer Splintversion muss der exakte Außendurchmesser des vorhandenen Rohres bekannt sein. Ein passender Splint wird mitgeliefert. BSP Gewindetypen sind auch als NPT Gewindevariante erhältlich. Splintbefestigung bis zu 15% höherer Durchfluss. | |||||||
| TD75 3/4″ IG-BSP | 33,00 | 3/4″ IG-BSP | 40,00 | 55,00 | 9,00 | – | – |
| TD75 1″ Splint | 33,00 | 25,45 – 25,50 | 40,00 | 55,00 | 9,00 | 2,50 | 20,00 |
| TD75 DN25 Splint | 33,00 | 29,17 – 29,22 | 40,00 | 55,00 | 9,00 | 2,50 | 20,00 |
| TD100 1″ IG-BSP | 35,00 | 1″ IG-BSP | 50,00 | 75,00 | 11,00 | – | – |
| TD100 1″ Splint | 35,00 | 25,45 – 25,50 | 50,00 | 75,00 | 11,00 | 2,50 | 25,00 |
| TD100 DN25 Splint | 35,00 | 25,45 – 25,50 | 50,00 | 75,00 | 11,00 | 2,50 | 25,00 |
| TD150 1,5″ IG-BSP | 44,00 | 1,5″ IG-BSP | 70,00 | 98,00 | 8,00 | – | – |
| TD150 1,5″ Splint | 44,00 | 38,15 – 38,20 | 70,00 | 98,00 | 8,00 | 3,50 | 29,00 |
| TD150 DN40 Splint | 44,00 | 41,20 – 41,25 | 70,00 | 98,00 | 8,00 | 3,50 | 29,00 |
Turbodisc 75 Gewinde- und Splintanchluss
| Anschluss | Spritzbild | Rohr* | Produktcode | Werkstoffe | Zertifikate | Artikelnummer |
|---|---|---|---|---|---|---|
| *entspricht dem max. Rohraußendurchmesser des Rohres auf das die Düse installiert werden soll (Zoll oder mm). Empfohlene Standardgeräte mit hoher Lagerwahrscheinlichkeit sind blau dargestellt. Alle Turbodisc sind mit Elektro- und Handpolitur erhältlich. Codebeispiel: TD75AFP-360-BSP – Politur < RA 0,8. Turbodisc sind mit PEEK Lagerung (nur FDA, kein ATEX) erhältlich. Codebeispiel: TD75F-PEEK-360-BSP. Turbodisc sind mit C.PEEK Lagerung erhältlich (ATEX + FDA). Codebeispiel: TD75AF-CPEEK-360-BSP. Weitere Anpassungen der Anschlussmaße möglich. 180T=towards/aufwärts, 180A=away/abwärts. Turbodisc Rotationsdüsen können aus Hastelloy C22 gefertigt werden. Turbodisc 75 sind nicht mit Spritzmuster aufwärts erhältlich. | ||||||
| 3/4″ IG-BSP | 360° | 3/4″ | TD75AF-360-BSP | 316L/C.PTFE | ATEX+FDA, 3.1 | 4660-1615-003 |
| 3/4″ IG-BSP | 360° | 3/4″ | TD75F-360-BSP | 316L/PTFE | FDA, 3.1 | 4660-1624-002 |
| 3/4″ IG-BSP | 180° abwärts | 3/4″ | TD75AF-180A-BSP | 316L/C.PTFE | ATEX+FDA, 3.1 | – |
| 3/4″ IG-BSP | 180° abwärts | 3/4″ | TD75F-180A-BSP | 316L/PTFE | FDA, 3.1 | – |
| 3/4″ IG-NPT | 360° | 3/4″ | TD75AF-360-NPT | 316L/C.PTFE | ATEX+FDA, 3.1 | 4660-1677-210 |
| 3/4″ IG-NPT | 360° | 3/4″ | TD75F-360-NPT | 316L/PTFE | FDA, 3.1 | 4660-1677-211 |
| 3/4″ IG-NPT | 180° abwärts | 3/4″ | TD75F-180A-NPT | 316L/PTFE | FDA, 3.1 | – |
| 1″ Splint | 360° | 25,40 | TD75AF-360-PF | 316L/C.PTFE | ATEX+FDA, 3.1 | 4660-1616-403 |
| 1″ Splint | 360° | 25,40 | TD75F-360-PF | 316L/PTFE | FDA, 3.1 | 4660-1625-402 |
| 1″ Splint | 180° abwärts | 25,40 | TD75AF-180A-PF | 316L/C.PTFE | ATEX+FDA, 3.1 | – |
| 1″ Splint | 180° abwärts | 25,40 | TD75F-180A-PF | 316L/PTFE | FDA, 3.1 | – |
| DN25 Splint | 360° | 29,12 | TD75AF-360-DN25 | 316L/C.PTFE | ATEX+FDA, 3.1 | – |
| DN25 Splint | 360° | 29,12 | TD75F-360-DN25 | 316L/PTFE | FDA, 3.1 | – |
| DN25 Splint | 180° abwärts | 29,12 | TD75AF-180A-DN25 | 316L/C.PTFE | ATEX+FDA, 3.1 | – |
| DN25 Splint | 180° abwärts | 29,12 | TD75F-180A-DN25 | 316L/PTFE | FDA, 3.1 | – |
Turbodisc 100 Gewinde- und Splintanchluss
| Anschluss | Spritzbild | Rohr* | Produktcode | Werkstoffe | Zertifikate | Artikelnummer |
|---|---|---|---|---|---|---|
| *entspricht dem max. Rohraußendurchmesser des Rohres auf das die Düse installiert werden soll (Zoll oder mm). Empfohlene Standardgeräte mit hoher Lagerwahrscheinlichkeit sind im Fettdruck dargestellt. Alle Turbodisc sind mit Elektro- und Handpolitur erhältlich. Codebeispiel: TD100AFP-360-BSP – Politur < RA 0,8. Turbodisc sind mit PEEK Lagerung (nur FDA, kein ATEX) erhältlich. Codebeispiel: TD100F-PEEK-360-BSP. Turbodisc sind mit C.PEEK Lagerung erhältlich (ATEX + FDA). Codebeispiel: TD100AF-CPEEK-360-BSP. Weitere Anpassungen der Anschlussmaße möglich. 180T=towards/aufwärts, 180A=away/abwärts. Turbodisc Rotationsdüsen können aus Hastelloy C22 gefertigt werden. | ||||||
| 1″ IG-BSP | 360° | 1″ | TD100AF-360-BSP | 316L/C.PTFE | ATEX+FDA, 3.1 | 4660-1611-113 |
| 1″ IG-BSP | 360° | 1″ | TD100F-360-BSP | 316L/PTFE | FDA, 3.1 | 4660-1624-112 |
| 1″ IG-BSP | 180° | 1″ | TD100AF-180A-BSP | 316L/C.PTFE | ATEX+FDA, 3.1 | – |
| 1″ IG-BSP | 180° abwärts | 1″ | TD100F-180A-BSP | 316L/PTFE | FDA, 3.1 | – |
| 1″ IG-BSP | 180° aufwärts | 1″ | TD100AF-180T-BSP | 316L/C.PTFE | ATEX+FDA, 3.1 | – |
| 1″ IG-BSP | 180° aufwärts | 1″ | TD100F-180T-BSP | 316L/PTFE | FDA, 3.1 | – |
| 1″ IG-NPT | 360° | 1″ | TD100AF-360-NPT | 316L/C.PTFE | ATEX+FDA, 3.1 | 4660-1677-204 |
| 1″ IG-NPT | 360° | 1″ | TD100F-360-NPT | 316L/PTFE | FDA, 3.1 | 4660-1624-212 |
| 1″ IG-NPT | 180° abwärts | 1″ | TD100AF-180A-NPT | 316L/C.PTFE | ATEX+FDA, 3.1 | – |
| 1″ IG-NPT | 180° abwärts | 1″ | TD100F-180A-NPT | 316L/PTFE | FDA, 3.1 | – |
| 1″ IG-NPT | 180° aufwärts | 1″ | TD100AF-180T-NPT | 316L/C.PTFE | ATEX+FDA, 3.1 | – |
| 1″ IG-NPT | 180° aufwärts | 1″ | TD100F-180T-NPT | 316L/PTFE | FDA, 3.1 | – |
| 1″ Splint | 360° | 25,40 | TD100AF-360-PF | 316L/C.PTFE | ATEX+FDA, 3.1 | 4660-1614-413 |
| 1″ Splint | 360° | 25,40 | TD100F-360-PF | 316L/PTFE | FDA, 3.1 | 4660-1632-412 |
| 1″ Splint | 180° abwärts | 25,40 | TD100AF-180A-PF | 316L/C.PTFE | ATEX+FDA, 3.1 | – |
| 1″ Splint | 180° abwärts | 25,40 | TD100F-180A-PF | 316L/PTFE | FDA, 3.1 | – |
| 1″ Splint | 180° aufwärts | 25,40 | TD100AF-180T-PF | 316L/C.PTFE | ATEX+FDA, 3.1 | – |
| 1″ Splint | 180° aufwärts | 25,40 | TD100F-180T-PF | 316L/PTFE | FDA, 3.1 | – |
| DN25 Splint | 360° | 29,12 | TD100AF-360-DN25 | 316L/C.PTFE | ATEX+FDA, 3.1 | 4660-1614-513 |
| DN25 Splint | 360° | 29,12 | TD100F-360-DN25 | 316L/PTFE | FDA, 3.1 | – |
| DN25 Splint | 180° abwärts | 29,12 | TD100AF-180A-DN25 | 316L/C.PTFE | ATEX+FDA, 3.1 | – |
| DN25 Splint | 180° abwärts | 29,12 | TD100F-180A-DN25 | 316L/PTFE | FDA, 3.1 | – |
| DN25 Splint | 180° aufwärts | 29,12 | TD100AF-180T-DN25 | 316L/C.PTFE | ATEX+FDA, 3.1 | – |
| DN25 Splint | 180° aufwärts | 29,12 | TD100F-180T-DN25 | 316L/PTFE | FDA, 3.1 | – |
Turbodisc 150 Gewinde- und Splintanchluss
| Anschluss | Spritzbild | Rohr* | Produktcode | Werkstoffe | Zertifikate | Artikelnummer |
|---|---|---|---|---|---|---|
| *entspricht dem max. Rohraußendurchmesser des Rohres auf das die Düse installiert werden soll (Zoll oder mm). Empfohlene Standardgeräte mit hoher Lagerwahrscheinlichkeit sind im Fettdruck dargestellt. Alle Turbodisc sind mit Elektro- und Handpolitur erhältlich. Codebeispiel: TD150AFP-360-BSP – Politur < RA 0,8. Turbodisc sind mit PEEK Lagerung (nur FDA, kein ATEX) erhältlich. Codebeispiel: TD150F-PEEK-360-BSP. Turbodisc sind mit C.PEEK Lagerung erhältlich (ATEX + FDA). Codebeispiel: TD150AF-CPEEK-360-BSP. Weitere Anpassungen der Anschlussmaße möglich. 180T=towards/aufwärts, 180A=away/abwärts. Turbodisc Rotationsdüsen können aus Hastelloy C22 gefertigt werden. | ||||||
| 1,5″ IG-BSP | 360° | 1,5″ | TD150AF-360-BSP | 316L/C.PTFE | ATEX+FDA, 3.1 | 4660-1662-113 |
| 1,5″ IG-BSP | 360° | 1,5″ | TD150F-360-BSP | 316L/PTFE | FDA, 3.1 | 4660-1654-112 |
| 1,5″ IG-BSP | 180° abwärts | 1,5″ | TD150AF-180A-BSP | 316L/C.PTFE | ATEX+FDA, 3.1 | 4660-1638-113 |
| 1,5″ IG-BSP | 180° abwärts | 1,5″ | TD150F-180A-BSP | 316L/PTFE | FDA, 3.1 | 4660-1642-112 |
| 1,5″ IG-BSP | 180° aufwärts | 1,5″ | TD150AF-180T-BSP | 316L/C.PTFE | ATEX+FDA, 3.1 | – |
| 1,5″ IG-BSP | 180° aufwärts | 1,5″ | TD150F-180T-BSP | 316L/PTFE | FDA, 3.1 | – |
| 1,5″ IG-BSP | 360° | 1,5″ | TD150F-360-NPT | 316L/C.PTFE | ATEX+FDA, 3.1 | 4660-1677-205 |
| 1,5″ IG-BSP | 360° | 1,5″ | TD150F-360-NPT | 316L/PTFE | FDA, 3.1 | 4660-1677-206 |
| 1,5″ IG-BSP | 180° abwärts | 1,5″ | TD150AF-180A-NPT | 316L/C.PTFE | ATEX+FDA, 3.1 | – |
| 1,5″ IG-NPT | 180° abwärts | 1,5″ | TD150F-180A-NPT | 316L/PTFE | FDA, 3.1 | – |
| 1,5″ IG-NPT | 180° aufwärts | 1,5″ | TD150AF-180T-NPT | 316L/C.PTFE | ATEX+FDA, 3.1 | – |
| 1,5″ IG-NPT | 180° aufwärts | 1,5″ | TD150F-180T-NPT | 316L/PTFE | FDA, 3.1 | – |
| 1,5″ Splint | 360° | 38,10 | TD150AF-360-PF | 316L/C.PTFE | ATEX+FDA, 3.1 | – |
| 1,5″ Splint | 360° | 38,10 | TD150F-360-PF | 316L/PTFE | FDA, 3.1 | – |
| 1,5″ Splint | 180° abwärts | 38,10 | TD150AF-180A-PF | 316L/C.PTFE | ATEX+FDA, 3.1 | 4660-1677-208 |
| 1,5″ Splint | 180° abwärts | 38,10 | TD150F-180A-PF | 316L/PTFE | FDA, 3.1 | 4660-1677-207 |
| 1,5″ Splint | 180° aufwärts | 38,10 | TD150AF-180T-PF | 316L/C.PTFE | ATEX+FDA, 3.1 | – |
| 1,5″ Splint | 180° aufwärts | 38,10 | TD150F-180T-PF | 316L/PTFE | FDA, 3.1 | – |
| DN40 Splint | 360° | 41,15 | TD150AF-360-DN40 | 316L/C.PTFE | ATEX+FDA, 3.1 | – |
| DN40 Splint | 360° | 41,15 | TD150F-360-DN40 | 316L/PTFE | FDA, 3.1 | – |
| DN40 Splint | 180° abwärts | 41,15 | TD150AF-180A-DN40 | 316L/C.PTFE | ATEX+FDA, 3.1 | – |
| DN40 Splint | 180° abwärts | 41,15 | TD150F-180A-DN40 | 316L/PTFE | FDA, 3.1 | – |
| DN40 Splint | 180° aufwärts | 41,15 | TD150AF-180T-DN40 | 316L/C.PTFE | ATEX+FDA, 3.1 | – |
Installationslanze
| Werkstoffe: | Edelstahl 1.4404 (316L), EPDM, FKM |
| Zertifikate: | 3.1, 2.2 |
| Geräteanschluss: | TD25 IG-BSP (Splint) TD75/100/150 AG-BSP (Splint) |
| Tankanschluss: | Flansch nach Bedarf |
| Sensor: | ohne SMW 100 |
Die dargestellten Angaben, technischen Daten und Informationen befreien den Anwender nicht von eigener Prüfung der gelieferten Produkte auf deren Eignung für den beabsichtigten Anwendungsfall. Alle Angaben sind ohne Gewähr.
