Feststehende Sprühkugeln mit Klammeranschluss

Sprühkugeln – Klammer

Klammer DN (DIN EN 10357 Reihe A) und Klammer Zoll (OD)

  • Reihe A (DN): Kugel 1.4404 (316L), Klammer 1.4310, matt
  • Zoll (OD): Kugel 1.4404 (316L), Klammer 1.4310, geschliffen, außen Ra ≤ 0,8 µm
  • Typen A/LA 360°, B 192° – 194°, G 206° – 246°, L 188°
  • Empfohlener Betriebsdruck 1,0 bis 2,5 bar Ü

Technische Daten

Klammer DN – nach DIN EN 10357 Reihe A / DIN 11866 Reihe A

Eigenschaft Wert
Anschluss: Klammer DN
Werkstoff Kugel: 1.4404 (316L)
Werkstoff Klammer: 1.4310
Oberfläche: matt

Klammer Zoll (OD) – DIN 10357 Reihe C / DIN 11866 Reihe C / ASME-BPE 2022

Eigenschaft Wert
Anschluss: Klammer Zoll OD
Werkstoff Kugel: 1.4404 (316L)
Werkstoff Klammer: 1.4310
Oberfläche: geschliffen, außen Ra ≤ 0,8 µm

Sprühbilder und Einsatz

Sprühbilder der Typen A/LA, B, G und L

Typ Spritzwinkel Einsatz
Typ A/LA 360° stehende und liegende Tanks
Typ B 192° – 194° abwärtsgerichtet
Typ G 206° – 246° aufwärtsgerichtet
Typ L 188° aufwärtsgerichtet, liegende Tanks

Typ Spritzwinkel Reinigungs-Ø (m) Fördermenge m³/h bei Druck (bar) DA (mm) LA (mm) Anschluss Bestellcode
1,0 1,5 1,8 2,0 2,2 2,5
A 05 360° 1,0 – 2,0 5,1 6,2 6,8 7,2 7,6 8,1 28 46,6 DN10 (12) 11850-253-109.63
A 05 360° 1,0 – 2,0 5,1 6,2 6,8 7,2 7,6 8,1 28 46,6 DN10 (13) 11850-253-111.40
A 05-1,0 360° 0,8 – 1,0 2,8 3,4 3,8 4,0 4,2 4,4 28 46,6 DN10 (12) 11850-253-109.73
A 05-1,0 360° 0,8 – 1,0 2,8 3,4 3,8 4,0 4,2 4,4 28 46,6 DN10 (13) 11850-253-111.41
A 1-1,0 360° 1,5 – 2,0 3,0 3,7 4,0 4,2 4,4 4,7 64 84 DN25 (29) 11850-254-000044
A 1-1,5 360° 1,8 – 3,0 7,0 8,6 9,4 9,9 10,4 11,1 64 84 DN25 (29) 11850-254-000046
A1 360° 2,0 – 3,0 9,8 12,0 13,1 13,9 14,5 15,5 64 84 DN25 (29) 11850-254-000030
A 1-1 360° 2,5 – 3,5 12,8 15,7 17,2 18,1 19,0 20,2 64 84 DN25 (29) 11850-254-000031
A 1-2 360° 3,0 – 4,0 15,3 18,7 20,5 21,6 22,6 24,1 64 84 DN25 (29) 11850-254-000032
A2 360° 3,5 – 5,0 21,9 26,8 29,4 31,0 32,5 34,6 93 113,5 DN50 (53) 11850-254-000042
A 2-1 360° 4,0 – 6,0 28,4 34,8 38,2 40,2 42,2 45,0 93 113,5 DN50 (53) 11850-254-000040
A 2-2 360° 5,0 – 7,0 35,6 43,6 47,8 50,3 52,8 56,3 93 113,5 DN50 (53) 11850-254-000041
A 2-3 360° 6,0 – 8,0 40,9 50,1 54,9 57,8 60,7 64,7 93 113,5 DN50 (53) 11850-254-000049
B 05 192° 1,0 – 2,0 3,0 3,7 4,0 4,2 4,4 4,7 28 46,6 DN10 (12) 11850-253-109.74
B 05 192° 1,0 – 2,0 3,0 3,7 4,0 4,2 4,4 4,7 28 46,6 DN10 (13) 11850-253-111.42
B1 192° 2,0 – 3,0 9,5 11,6 12,7 13,4 14,1 15,0 64 84 DN25 (29) 11850-254-000033
B2 194° 3,5 – 5,0 22,4 27,4 30,1 31,7 33,2 35,4 93 113,5 DN50 (53) 11850-254-000050
B 2-3 194° 6,0 – 8,0 42,2 51,7 56,6 59,7 62,6 66,7 93 113,5 DN50 (53) 11850-254-000053
G 05 232° 1,0 – 2,0 4,7 5,8 6,3 6,6 7,0 7,4 28 46,6 DN10 (12) 11850-253-109.78
G 05 232° 1,0 – 2,0 4,7 5,8 6,3 6,6 7,0 7,4 28 46,6 DN10 (13) 11850-253-111.46
G1 206° 2,0 – 3,0 9,2 11,3 12,3 13,0 13,6 14,5 64 84 DN25 (29) 11850-254-000036
G 1-1 206° 2,5 – 3,5 11,2 13,7 15,0 15,8 16,6 17,7 64 84 DN25 (29) 11850-254-000037
G 1-2 206° 3,0 – 4,0 14,5 17,8 19,5 20,5 21,5 22,9 64 84 DN25 (29) 11850-254-000038
G2 246° 3,5 – 5,0 20,1 24,6 27,0 28,4 29,8 31,8 93 113,5 DN50 (53) 11850-254-000054
G 2-1 246° 4,0 – 6,0 26,8 32,8 36,0 37,9 39,8 42,4 93 113,5 DN50 (53) 11850-254-000055
G 2-2 246° 5,0 – 7,0 34,7 42,5 46,6 49,1 51,5 54,9 93 113,5 DN50 (53) 11850-254-000056
G 2-3 246° 6,0 – 8,0 41,0 50,2 55,0 58,0 60,8 64,8 93 113,5 DN50 (53) 11850-254-000057
L1 188° 2,5 – 3,0 8,6 10,5 11,5 12,2 12,8 13,6 64 84 DN25 (29) 11850-254-000045
LA 1-1,0 360° 1,5 – 2,5 5,5 6,7 7,4 7,8 8,2 8,7 64 84 DN25 (29) 11850-254-000048
LA 1-1,5 360° 2,5 – 3,0 11,0 13,5 14,8 15,6 16,3 17,4 64 84 DN25 (29) 11850-254-000047

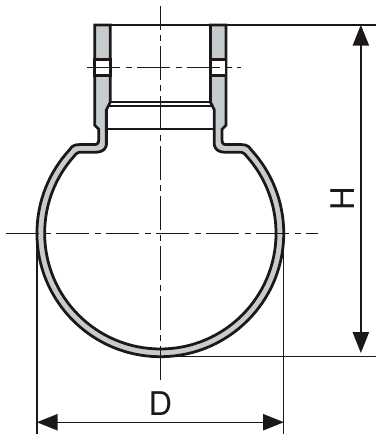

Maße Sprühkugel mit Klammeranschluss

  • Bei elektropolierten Sprühkugeln ist die Fördermenge ca. 15 – 20 % höher als in der Tabelle angegeben.
  • Empfohlener Betriebsdruck 1,0 bis 2,5 bar Ü am Einlass der Sprühkugel. Richtwert Reinigungsflüssigkeit: 30 bis 50 l/min pro Meter Tankumfang.
  • Der Ringspalt zwischen Muffe und Rohraußendurchmesser dient zur Reinigung des Einführrohres. Ersatz-Halteklammern siehe siehe Sonderausführungen, Ersatzteile und Zubehör.

Typ Spritzwinkel Reinigungs-Ø (m) Fördermenge m³/h bei Druck (bar) DA (mm) LA (mm) Anschluss Bestellcode
1,0 1,5 1,8 2,0 2,2 2,5
A 05 360° 1,0 – 2,0 5,1 6,2 6,8 7,2 7,6 8,1 28 46,6 ½" (12,7) INCH-253-109.42
A 05-1,0 360° 0,8 – 1,0 2,8 3,4 3,8 4,0 4,2 4,4 28 46,6 ½" (12,7) INCH-253-111.43
A 1-1,0 360° 1,5 – 2,0 3,0 3,7 4,0 4,2 4,4 4,7 64 84 1" (25,4) INCH-253-111.48
A 1-1,5 360° 1,8 – 3,0 7,0 8,6 9,4 9,9 10,4 11,1 64 84 1" (25,4) INCH-253-111.49
A1 360° 2,0 – 3,0 9,8 12,0 13,1 13,9 14,5 15,5 64 84 1" (25,4) INCH-253-109.43
A 1-1 360° 2,5 – 3,5 12,8 15,7 17,2 18,1 19,0 20,2 64 84 1" (25,4) INCH-253-109.44
A 1-2 360° 3,0 – 4,0 15,3 18,7 20,5 21,6 22,6 24,1 64 84 1" (25,4) INCH-253-109.47
A2 360° 3,5 – 5,0 21,9 26,8 29,4 31,0 32,5 34,6 93 113,5 2" (50,8) INCH-253-109.49
A 2-1 360° 4,0 – 6,0 28,4 34,8 38,2 40,2 42,2 45,0 93 113,5 2" (50,8) INCH-253-109.52
A 2-2 360° 5,0 – 7,0 35,6 43,6 47,8 50,3 52,8 56,3 93 113,5 2" (50,8) INCH-253-109.54
A 2-3 360° 6,0 – 8,0 40,9 50,1 54,9 57,8 60,7 64,7 93 113,5 2" (50,8) INCH-253-109.59
B 05 192° 1,0 – 2,0 3,0 3,7 4,0 4,2 4,4 4,7 28 46,6 ½" (12,7) INCH-253-111.44
B1 192° 2,0 – 3,0 9,5 11,6 12,7 13,4 14,1 15,0 64 84 1" (25,4) INCH-253-109.50
B2 194° 3,5 – 5,0 22,4 27,4 30,1 31,7 33,2 35,4 93 113,5 2" (50,8) INCH-253-111.51
B 2-2 Leistungsdaten auf Anfrage 93 113,5 2" (50,8) INCH-253-111.53
B 2-3 194° 6,0 – 8,0 42,2 51,7 56,6 59,7 62,6 66,7 93 113,5 2" (50,8) INCH-253-111.54
G 05 232° 1,0 – 2,0 4,7 5,8 6,3 6,6 7,0 7,4 28 46,6 ½" (12,7) INCH-253-111.45
G1 206° 2,0 – 3,0 9,2 11,3 12,3 13,0 13,6 14,5 64 84 1" (25,4) INCH-253-109.06
G 1-1 206° 2,5 – 3,5 11,2 13,7 15,0 15,8 16,6 17,7 64 84 1" (25,4) INCH-253-109.45
G 1-2 206° 3,0 – 4,0 14,5 17,8 19,5 20,5 21,5 22,9 64 84 1" (25,4) INCH-253-109.48
G2 246° 3,5 – 5,0 20,1 24,6 27,0 28,4 29,8 31,8 93 113,5 2" (50,8) INCH-253-109.07
G 2-1 246° 4,0 – 6,0 26,8 32,8 36,0 37,9 39,8 42,4 93 113,5 2" (50,8) INCH-253-109.53
G 2-2 246° 5,0 – 7,0 34,7 42,5 46,6 49,1 51,5 54,9 93 113,5 2" (50,8) INCH-253-109.55
G 2-3 246° 6,0 – 8,0 41,0 50,2 55,0 58,0 60,8 64,8 93 113,5 2" (50,8) INCH-253-111.55
L1 188° 2,5 – 3,0 8,6 10,5 11,5 12,2 12,8 13,6 64 84 1" (25,4) INCH-253-111.37
LA 1-1,0 360° 1,5 – 2,5 5,5 6,7 7,4 7,8 8,2 8,7 64 84 1" (25,4) INCH-253-111.65
LA 1-1,5 360° 2,5 – 3,0 11,0 13,5 14,8 15,6 16,3 17,4 64 84 1" (25,4) INCH-253-111.62
  • Bei elektropolierten Sprühkugeln ist die Fördermenge ca. 15 – 20 % höher als in der Tabelle angegeben.
  • Empfohlener Betriebsdruck 1,0 bis 2,5 bar Ü am Einlass der Sprühkugel. Richtwert Reinigungsflüssigkeit: 30 bis 50 l/min pro Meter Tankumfang.
  • Der Ringspalt zwischen Muffe und Rohraußendurchmesser dient zur Reinigung des Einführrohres. Ersatz-Halteklammern siehe siehe Sonderausführungen, Ersatzteile und Zubehör.

Die dargestellten Angaben, technischen Daten und Informationen befreien den Anwender nicht von eigener Prüfung der gelieferten Produkte auf deren Eignung für den beabsichtigten Anwendungsfall. Alle Angaben sind ohne Gewähr. (Stand: 03.10.2026)

Halteklammern (mit Werkstoffzeugnis 3.1)

Bestellcode Bezeichnung Kugel-Ø Oberfläche Werkstoff
253-107.03 Halteklammer 05/M 28 28 mm matt 1.4310
253-107.06 Halteklammer 05/E 28 28 mm elektropoliert 1.4310
253-107.08 Halteklammer 05/M 28 28 mm matt Hastelloy C4 (2.4610)
253-107.01 Halteklammer 1/M 64 64 mm matt 1.4310
253-107.04 Halteklammer 1/E 64 64 mm elektropoliert 1.4310
253-107.07 Halteklammer 1/M 64 64 mm matt Hastelloy C4 (2.4610)
253-107.02 Halteklammer 2/M 93 93 mm matt 1.4310
253-107.05 Halteklammer 2/E 93 93 mm elektropoliert 1.4310

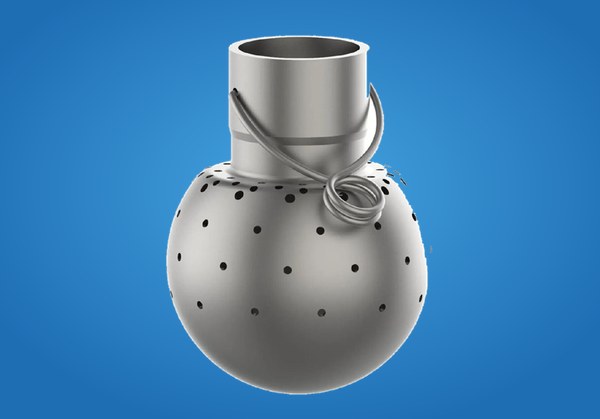

Sprühkugel mit Halteklammer
