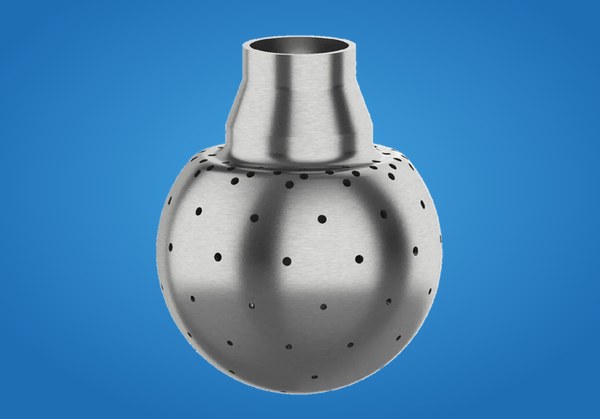

Feststehende Sprühkugeln mit Schweißanschluss
3A · Zollanschluss (OD)
- Werkstoff 1.4404 (316L), geschliffen, außen Ra ≤ 0,8 µm
- Anschluss Zoll OD 1″, 1½“ und 2″ zum Einschweißen
- 3A: nach dem Einschweißen für Prüfung und Reinigung zugänglich (3A-Standard 78)
- Empfohlener Betriebsdruck 1,0 bis 2,5 bar Ü
3A · Zollanschluss – DIN 10357 Reihe C / DIN 11866 Reihe C / ASME-BPE 2022
| Eigenschaft | Wert |
|---|---|
| Anschluss: | Zoll OD, Schweißanschluss |
| Werkstoff: | 1.4404 (316L) |
| Oberfläche: | geschliffen, außen Ra ≤ 0,8 µm |

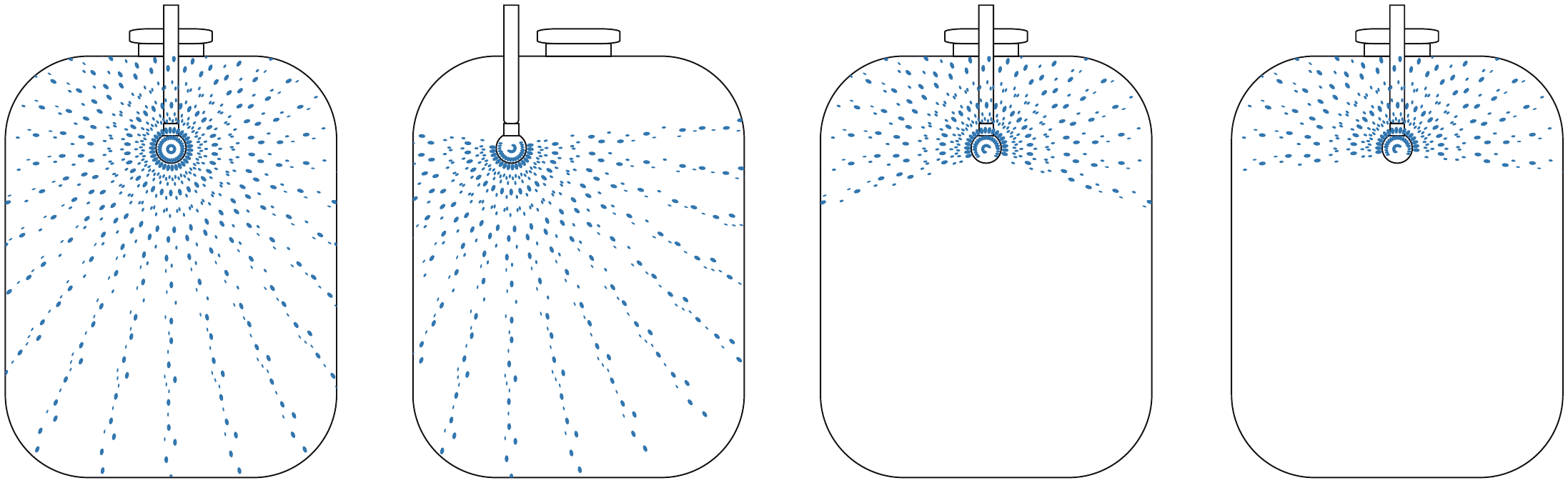

Sprühbilder und Einsatz
| Typ | Spritzwinkel | Einsatz |
|---|---|---|
| Typ A/LA | 360° | stehende und liegende Tanks |
| Typ B | 192° – 194° | abwärtsgerichtet |
| Typ G | 206° – 246° | aufwärtsgerichtet |
| Typ L | 188° | aufwärtsgerichtet, liegende Tanks |

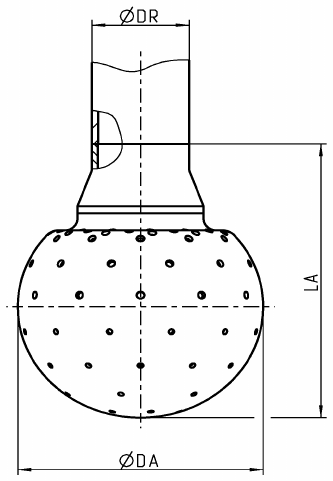

| Typ | Spritzwinkel | Reinigungs-Ø (m) | Fördermenge m³/h bei Druck (bar) | DA (mm) | LA (mm) | Anschluss | Bestellcode | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1,0 | 1,5 | 1,8 | 2,0 | 2,2 | 2,5 | |||||||
| A 1-1,0 | 360° | 1,5 – 2,0 | 2,5 | 3,1 | 3,4 | 3,5 | 3,7 | 4,0 | 68 | 79 | 1" (25,4) | WF-253-114.04 |
| A 1-1,0 | 360° | 1,5 – 2,0 | 2,5 | 3,1 | 3,4 | 3,5 | 3,7 | 4,0 | 68 | 79 | 1½" (38,1) | WF-253-114.08 |
| A 1-1,5 | 360° | 1,8 – 3,0 | 6,5 | 8,0 | 8,7 | 9,2 | 9,6 | 10,3 | 68 | 79 | 1" (25,4) | WF-253-114.05 |
| A 1-1,5 | 360° | 1,8 – 3,0 | 6,5 | 8,0 | 8,7 | 9,2 | 9,6 | 10,3 | 68 | 79 | 1½" (38,1) | WF-253-114.09 |
| A1 | 360° | 2,0 – 3,0 | 9,4 | 11,5 | 12,6 | 13,3 | 13,9 | 14,9 | 68 | 79 | 1" (25,4) | WF-253-114.01 |
| A1 | 360° | 2,0 – 3,0 | 9,4 | 11,5 | 12,6 | 13,3 | 13,9 | 14,9 | 68 | 79 | 1½" (38,1) | WF-253-114.02 |
| A 1-1 | 360° | 2,5 – 3,5 | 12,3 | 15,1 | 16,5 | 17,4 | 18,2 | 19,4 | 68 | 79 | 1" (25,4) | WF-253-114.06 |
| A 1-1 | 360° | 2,5 – 3,5 | 12,3 | 15,1 | 16,5 | 17,4 | 18,2 | 19,4 | 68 | 79 | 1½" (38,1) | WF-253-114.10 |
| A 1-2 | 360° | 3,0 – 4,0 | 14,8 | 18,1 | 19,9 | 20,9 | 22,0 | 23,4 | 68 | 79 | 1" (25,4) | WF-253-114.07 |
| A 1-2 | 360° | 3,0 – 4,0 | 14,8 | 18,1 | 19,9 | 20,9 | 22,0 | 23,4 | 68 | 79 | 1½" (38,1) | WF-253-114.11 |
| A2 | 360° | 3,5 – 5,0 | 20,9 | 25,6 | 28,0 | 29,6 | 31,0 | 33,0 | 93 | 98,5 | 2" (50,8) | WF-253-114.03 |
| A 2-1 | 360° | 4,0 – 6,0 | 27,3 | 33,4 | 36,6 | 38,6 | 40,5 | 43,2 | 93 | 98,5 | 2" (50,8) | WF-253-114.12 |
| A 2-2 | 360° | 5,0 – 7,0 | 34,6 | 42,4 | 46,4 | 48,9 | 51,3 | 54,7 | 93 | 98,5 | 2" (50,8) | WF-253-114.13 |
| A 2-3 | 360° | 6,0 – 8,0 | 39,9 | 48,9 | 53,5 | 56,4 | 59,2 | 63,1 | 93 | 98,5 | 2" (50,8) | WF-253-114.14 |
| B1 | 192° | 2,0 – 3,0 | 9,0 | 11,0 | 12,1 | 12,7 | 13,3 | 14,2 | 68 | 79 | 1" (25,4) | WF-253-114.15 |
| B1 | 192° | 2,0 – 3,0 | 9,0 | 11,0 | 12,1 | 12,7 | 13,3 | 14,2 | 68 | 79 | 1½" (38,1) | WF-253-114.16 |
| B2 | 194° | 3,5 – 5,0 | 21,4 | 26,2 | 28,7 | 30,3 | 31,7 | 33,8 | 93 | 98,5 | 2" (50,8) | WF-253-114.17 |
| B 2-3 | 194° | 6,0 – 8,0 | 41,2 | 50,5 | 55,3 | 58,3 | 61,1 | 65,1 | 93 | 98,5 | 2" (50,8) | WF-253-114.18 |
| G1 | 206° | 2,0 – 3,0 | 8,7 | 10,7 | 11,7 | 12,3 | 12,9 | 13,8 | 68 | 79 | 1" (25,4) | WF-253-114.19 |
| G1 | 206° | 2,0 – 3,0 | 8,7 | 10,7 | 11,7 | 12,3 | 12,9 | 13,8 | 68 | 79 | 1½" (38,1) | WF-253-114.22 |
| G 1-1 | 206° | 2,5 – 3,5 | 10,7 | 13,1 | 14,4 | 15,1 | 15,9 | 16,9 | 68 | 79 | 1" (25,4) | WF-253-114.20 |
| G 1-1 | 206° | 2,5 – 3,5 | 10,7 | 13,1 | 14,4 | 15,1 | 15,9 | 16,9 | 68 | 79 | 1½" (38,1) | WF-253-114.23 |
| G 1-2 | 206° | 3,0 – 4,0 | 14,0 | 17,1 | 18,8 | 19,8 | 20,8 | 22,1 | 68 | 79 | 1" (25,4) | WF-253-114.21 |
| G 1-2 | 206° | 3,0 – 4,0 | 14,0 | 17,1 | 18,8 | 19,8 | 20,8 | 22,1 | 68 | 79 | 1½" (38,1) | WF-253-114.24 |
| G2 | 246° | 3,5 – 5,0 | 19,1 | 23,4 | 25,6 | 27,0 | 28,3 | 30,2 | 93 | 98,5 | 2" (50,8) | WF-253-114.25 |
| G 2-1 | 246° | 4,0 – 6,0 | 25,8 | 31,6 | 34,6 | 36,5 | 38,3 | 40,8 | 93 | 98,5 | 2" (50,8) | WF-253-114.26 |
| G 2-2 | 246° | 5,0 – 7,0 | 33,7 | 41,3 | 45,2 | 47,7 | 50,0 | 53,3 | 93 | 98,5 | 2" (50,8) | WF-253-114.27 |
| G 2-3 | 246° | 6,0 – 8,0 | 40,0 | 49,0 | 53,7 | 56,6 | 59,3 | 63,2 | 93 | 98,5 | 2" (50,8) | WF-253-114.28 |
| L1 | 188° | 2,5 – 3,0 | 8,1 | 9,9 | 10,9 | 11,5 | 12,0 | 12,8 | 68 | 79 | 1" (25,4) | WF-253-114.29 |
| L1 | 188° | 2,5 – 3,0 | 8,1 | 9,9 | 10,9 | 11,5 | 12,0 | 12,8 | 68 | 79 | 1½" (38,1) | WF-253-114.32 |
| LA 1-1,0 | 360° | 1,5 – 2,5 | Fördermenge auf Anfrage | 68 | 79 | 1" (25,4) | WF-253-114.30 | |||||
| LA 1-1,0 | 360° | 1,5 – 2,5 | Fördermenge auf Anfrage | 68 | 79 | 1½" (38,1) | WF-253-114.33 | |||||
| LA 1-1,5 | 360° | 2,5 – 3,0 | 10,5 | 12,9 | 14,1 | 14,8 | 15,6 | 16,6 | 68 | 79 | 1" (25,4) | WF-253-114.31 |
| LA 1-1,5 | 360° | 2,5 – 3,0 | 10,5 | 12,9 | 14,1 | 14,8 | 15,6 | 16,6 | 68 | 79 | 1½" (38,1) | WF-253-114.34 |
- Bei elektropolierten Sprühkugeln ist die Fördermenge ca. 15 – 20 % höher als in der Tabelle angegeben.
- Empfohlener Betriebsdruck 1,0 bis 2,5 bar Ü am Einlass der Sprühkugel. Richtwert Reinigungsflüssigkeit: 30 bis 50 l/min pro Meter Tankumfang.
- 3A: Nach dem Einschweißen müssen die Sprühkugeln für Prüfung und Reinigung zugänglich bleiben (3A-Standard 78).
Die dargestellten Angaben, technischen Daten und Informationen befreien den Anwender nicht von eigener Prüfung der gelieferten Produkte auf deren Eignung für den beabsichtigten Anwendungsfall. Alle Angaben sind ohne Gewähr. (Stand: 03.10.2026)
