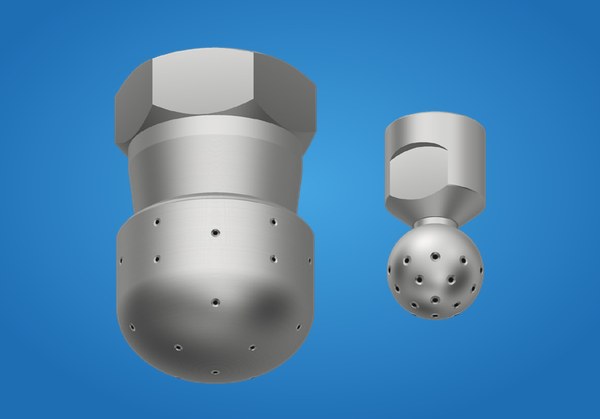

Feststehende Sprühkugeln TM-Reihe

Sprühkugeln – TM

TM 3/8″ bis 2″, TMA 1/8″ und 1/4″, TMÜ

  • Werkstoffe: Edelstahl, Messing, Kunststoff, andere
  • Bohrungen und Verteilarten nach Kundenwunsch möglich
  • Gewinde 1/8″ bis 2″, Druckbereich 0,5 – 20 bar
  • Mindestbestellmenge TM und TMA: 5 Stück (Sonderanfertigung)

Technische Daten

  • Werkstoffe: Edelstahl, Messing, Kunststoff, andere
  • Bohrungen und Verteilarten nach Kundenwunsch möglich
  • Empfohlene Mindestbestellmenge TM und TMA: 5 Stück (Sonderanfertigung)

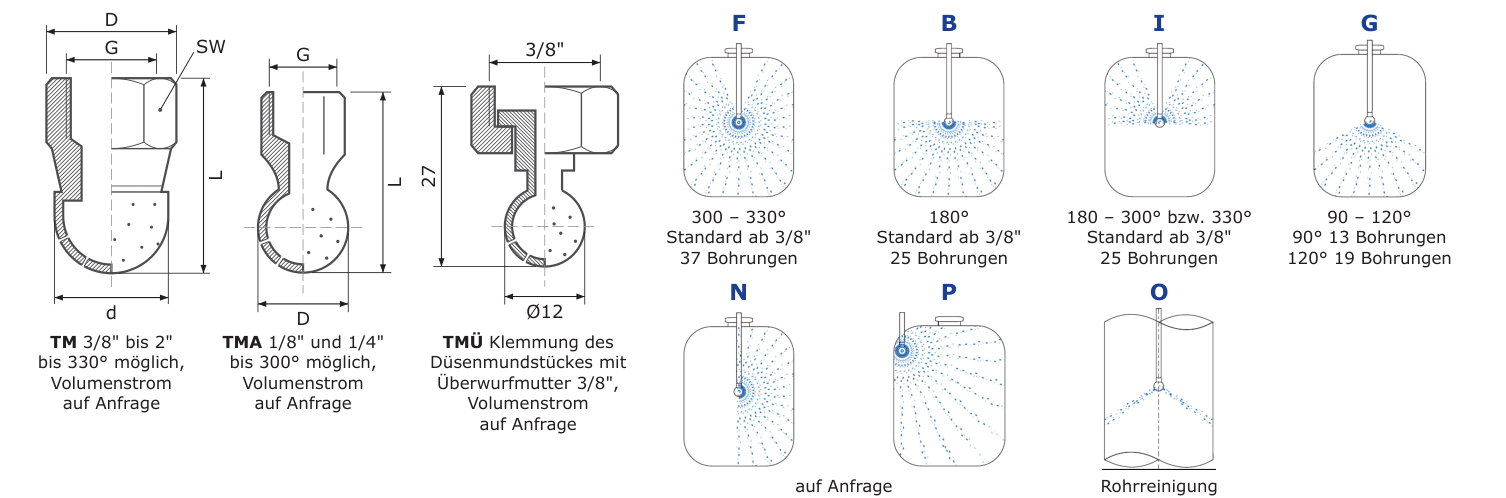

Bauformen TM, TMA, TMÜ und Verteilarten F, B, I, G, N, P, O

Bohr-Ø für 1 Bohrung (mm) Volumenstrom V in l/min bei Druck p (bar) max. empf. Tank-Ø (m) Abmessungen (mm) max. V (l/min) bei 3 bar max. Bohrungsanzahl max. Bohrungs-Ø (mm)
0,5 1 2 3 5 10 15 20 G D d L SW
0,6 0,10 0,14 0,20 0,24 0,32 0,45 0,55 0,63 0,3 1/8" 13 13 26 11 16 13 1,0
0,8 0,20 0,28 0,40 0,45 0,60 0,89 1,10 1,26 0,4 1/4" 16 16 30 15 29 19 1,5
1,0 0,35 0,50 0,70 0,85 1,10 1,57 1,92 2,21 0,6 3/8" 24 21 36 22 45 37 2,0
1,5 0,75 1,07 1,50 1,83 2,37 3,36 4,11 4,74 1,0 1/2" 29 26 45 27 88 43 2,5
2,0 1,20 1,70 2,40 2,93 3,79 5,37 6,58 7,58 1,5 3/4" 34 31 54 32 181 74 3,0
2,5 2,05 2,91 4,10 5,00 6,48 11,2 11,2 12,9 2,0 1" 38 35 60 36 282 96 4,0
3,0 3,00 4,26 6,00 7,32 9,40 13,5 16,4 19,0 3,0 1 1/4" 50 50 78 46 410 108 5,0
4,0 4,20 5,96 8,40 10,4 13,3 19,7 23,0 26,5 5,0 1 1/2" 64 64 98 59 577 120 6,0
5,0 7,00 9,90 14,0 17,1 22,1 32,8 38,4 44,2 8,0 2" 70 70 106 64 1000 144 8,0

Bei der Auswahl von Anzahl und Bohrungs-Ø sollte der Volumenstrom V nicht nennenswert überschritten werden.

TM G – 90° – 13 Bohrungen

Ø (mm) Volumenstrom V in l/min bei Druck p (bar)
0,5 1 2 3 5 10 15 20
0,6 1,30 1,82 2,60 3,12 4,16 5,85 7,15 8,19
0,8 2,60 3,64 5,20 5,85 7,80 11,57 14,17 16,4
1,0 4,55 6,50 9,10 11,0 14,3 20,4 24,8 28,7
1,5 9,75 13,9 19,5 23,8 30,8 43,7 53,4 61,6
2,0 15,6 22,1 31,2 38,1 49,3 69,8 85,4 98,5
2,5 26,6 37,8 53,3 65,0 84,2 118 146 168
3,0 39,0 55,4 78,0 95,2 122 176 214 246
4,0 54,6 77,5 109 135 173 248 299 344
5,0 91,0 129 180 222 287 426 499 575

TM G – 120° – 19 Bohrungen

Ø (mm) Volumenstrom V in l/min bei Druck p (bar)
0,5 1 2 3 5 10 15 20
0,6 1,90 2,66 3,80 4,56 6,08 8,55 10,4 12,0
0,8 3,80 5,32 7,60 8,55 11,4 16,9 20,7 23,9
1,0 6,65 9,50 13,3 16,2 20,9 29,8 36,3 42,0
1,5 14,2 20,3 28,5 34,8 45,0 63,8 78,1 90,1
2,0 22,8 32,3 45,6 55,7 72,0 102 125 144
2,5 39,0 55,3 77,9 95,0 123 174 213 246
3,0 57,0 80,9 114 139 179 256 312 360
4,0 80,0 113 210 260 332 374 437 504
5,0 133 188 266 325 420 623 730 840

TM B + I 180° – 25 Bohrungen

Ø (mm) Volumenstrom V in l/min bei Druck p (bar)
0,5 1 2 3 5 10 15 20
0,6 2,50 3,50 5,00 6,00 8,00 11,2 13,8 15,8
0,8 5,00 7,00 10,0 11,2 15,0 22,2 27,2 31,5
1,0 8,75 12,5 17,5 21,2 27,5 39,2 47,8 55,2
1,5 18,8 26,8 37,5 45,8 59,2 84,0 103 118
2,0 30,0 42,5 60,0 73,2 94,8 134 164 190
2,5 51,2 72,8 102 125 162 280 281 324
3,0 75,0 106 150 183 235 338 411 474
4,0 105 149 210 260 332 492 575 662
5,0 175 248 350 428 552 820 960 1105

TM F – 330° – 37 Bohrungen

Ø (mm) Volumenstrom V in l/min bei Druck p (bar)
0,5 1 2 3 5 10 15 20
0,6 3,70 5,18 7,40 8,88 11,8 16,6 20,4 23,3
0,8 7,40 10,4 14,8 16,6 22,2 33,0 40,3 46,6
1,0 12,8 18,5 25,9 31,4 40,7 58,1 70,7 81,8
1,5 27,8 39,6 55,5 67,7 87,7 124 152 175
2,0 44,4 63,3 88,8 108 140 199 243 280
2,5 75,8 108 152 185 238 414 415 479
3,0 111 158 222 271 348 500 608 701
4,0 155 220 311 385 492 729 851 980
5,0 259 366 518 632 818 1214 1421 1635
