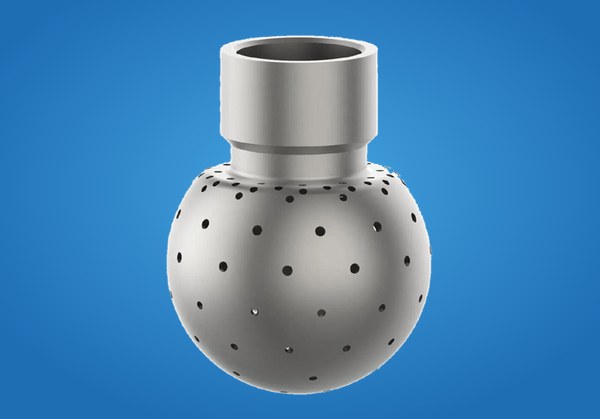

Feststehende Sprühkugeln mit Gewindeanschluss

Sprühkugeln – Gewinde

Gewinde nach DIN EN ISO 228-1

  • Gewinde G 1/4″, G 1″ und G 2″ nach DIN EN ISO 228-1
  • Werkstoff 1.4404 (316L), matt
  • Typen A/LA 360°, B 192° – 194°, G 206° – 246°, L 188°
  • Empfohlener Betriebsdruck 1,0 bis 2,5 bar Ü

Gewinde nach DIN EN ISO 228-1

Eigenschaft Wert
Anschluss: Gewinde DIN EN ISO 228-1
Werkstoff: 1.4404 (316L)
Oberfläche: matt

Sprühbilder und Einsatz

Sprühbilder der Typen A/LA, B, G und L

Typ Spritzwinkel Einsatz
Typ A/LA 360° stehende und liegende Tanks
Typ B 192° – 194° abwärtsgerichtet
Typ G 206° – 246° aufwärtsgerichtet
Typ L 188° aufwärtsgerichtet, liegende Tanks
Typ Spritzwinkel Reinigungs-Ø (m) Fördermenge m³/h bei Druck (bar) DA (mm) LA (mm) Anschluss Bestellcode
1,0 1,5 1,8 2,0 2,2 2,5
A 05 360° 1,0 – 2,0 4,7 5,8 6,3 6,6 7,0 7,4 28 24,5 G 1/4" 253-106.01
A 05-1,0 360° 0,8 – 1,0 2,4 2,9 3,2 3,4 3,6 3,8 28 24,5 G 1/4" 253-106.26
A 1-1,0 360° 1,5 – 2,0 2,5 3,1 3,4 3,5 3,7 4,0 68 84 G 1" 253-106.34
A 1-1,5 360° 1,8 – 3,0 6,5 8,0 8,7 9,2 9,6 10,3 68 84 G 1" 253-106.35
A1 360° 2,0 – 3,0 9,4 11,5 12,6 13,3 13,9 14,9 68 84 G 1" 253-106.10
A 1-1 360° 2,5 – 3,5 12,3 15,1 16,5 17,4 18,2 19,4 68 84 G 1" 253-106.11
A 1-2 360° 3,0 – 4,0 14,8 18,1 19,9 20,9 22,0 23,4 68 84 G 1" 253-106.12
A2 360° 3,5 – 5,0 20,9 25,6 28,0 29,6 31,0 33,0 93 113,5 G 2" 253-106.36
A 2-1 360° 4,0 – 6,0 27,3 33,4 36,6 38,6 40,5 43,2 93 113,5 G 2" 253-106.37
A 2-2 360° 5,0 – 7,0 34,6 42,4 46,4 48,9 51,3 54,7 93 113,5 G 2" 253-106.38
A 2-3 360° 6,0 – 8,0 39,9 48,9 53,5 56,4 59,2 63,1 93 113,5 G 2" 253-106.33
B 05 192° 1,0 – 2,0 2,5 3,1 3,4 3,5 3,7 4,0 28 24,5 G 1/4" 253-106.02
B1 192° 2,0 – 3,0 9,0 11,0 12,1 12,7 13,3 14,2 68 84 G 1" 253-106.13
B 1-1 Leistungsdaten auf Anfrage 68 84 G 1" 253-106.14
B 1-2 Leistungsdaten auf Anfrage 68 84 G 1" 253-106.15
B2 194° 3,5 – 5,0 21,4 26,2 28,7 30,3 31,7 33,8 93 113,5 G 2" 253-106.39
B 2-1 Leistungsdaten auf Anfrage 93 113,5 G 2" 253-106.40
B 2-3 194° 6,0 – 8,0 41,2 50,5 55,3 58,3 61,1 65,1 93 113,5 G 2" 253-106.42
G 05 232° 1,0 – 2,0 4,2 5,1 5,6 5,9 6,2 6,6 28 24,5 G 1/4" 253-106.22
G1 206° 2,0 – 3,0 8,7 10,7 11,7 12,3 12,9 13,8 68 84 G 1" 253-106.19
G 1-1 206° 2,5 – 3,5 10,7 13,1 14,4 15,1 15,9 16,9 68 84 G 1" 253-106.20
G 1-2 206° 3,0 – 4,0 14,0 17,1 18,8 19,8 20,8 22,1 68 84 G 1" 253-106.21
G2 246° 3,5 – 5,0 19,1 23,4 25,6 27,0 28,3 30,2 93 113,5 G 2" 253-106.47
G 2-1 246° 4,0 – 6,0 25,8 31,6 34,6 36,5 38,3 40,8 93 113,5 G 2" 253-106.48
G 2-2 246° 5,0 – 7,0 33,7 41,3 45,2 47,7 50,0 53,3 93 113,5 G 2" 253-106.49
G 2-3 246° 6,0 – 8,0 40,0 49,0 53,7 56,6 59,3 63,2 93 113,5 G 2" 253-106.50
L1 188° 2,5 – 3,0 8,1 9,9 10,9 11,5 12,0 12,8 68 84 G 1" 253-106.73
LA 1-1,5 360° 2,5 – 3,0 10,5 12,9 14,1 14,8 15,6 16,6 68 84 G 1" 253-106.77

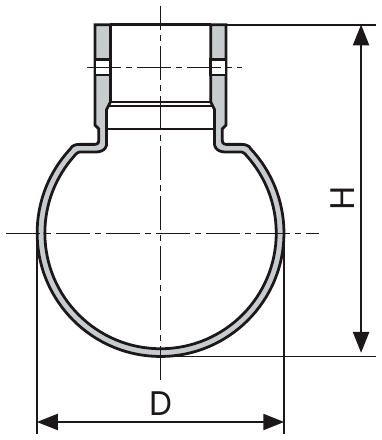

Maße Sprühkugel mit Gewindeanschluss

  • Bei elektropolierten Sprühkugeln ist die Fördermenge ca. 15 – 20 % höher als in der Tabelle angegeben.
  • Empfohlener Betriebsdruck 1,0 bis 2,5 bar Ü am Einlass der Sprühkugel. Richtwert Reinigungsflüssigkeit: 30 bis 50 l/min pro Meter Tankumfang.

Die dargestellten Angaben, technischen Daten und Informationen befreien den Anwender nicht von eigener Prüfung der gelieferten Produkte auf deren Eignung für den beabsichtigten Anwendungsfall. Alle Angaben sind ohne Gewähr. (Stand: 03.10.2026)
