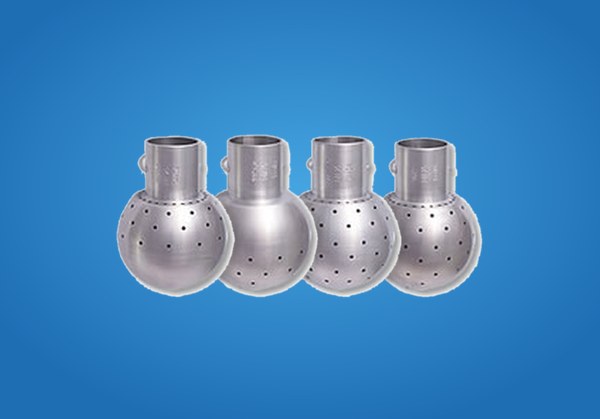

Sprühkugel SK
Mit Steckverbindung, Gewinde oder Anschweißende
- Standard-Sprühkugel für die CIP-Reinigung von Behältern und Tanks
- Baugrößen DN8 bis DN50, vier Sprühbilder (360°, 270° oben, 180° oben, 180° unten)
- Anschluss: Steckverbindung, Gewinde G 1/4″ bis G 2″ oder Anschweißende
- Werkstoff 1.4404 (316L), Arbeitsdruck 1 – 2,5 bar
| Eigenschaft | Wert |
|---|---|
| Anwendung: | Standard-Sprühkugel für die CIP-Reinigung von Behältern und Tanks |
| Baugrößen: | Steckverbindung DN8 bis DN50; Gewinde G 1/4" bis G 2" oder Anschweißende DN8 bis DN50 |

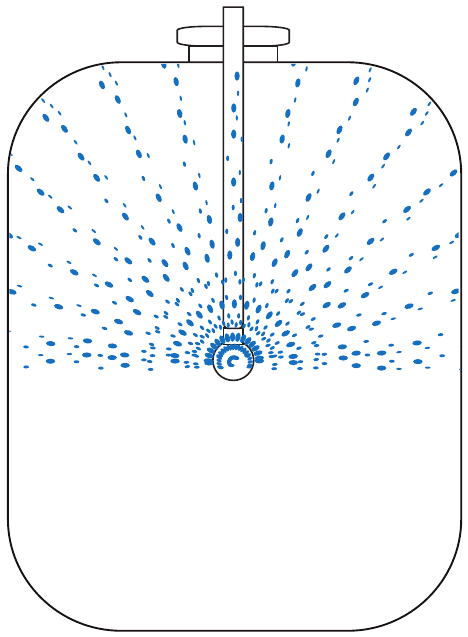

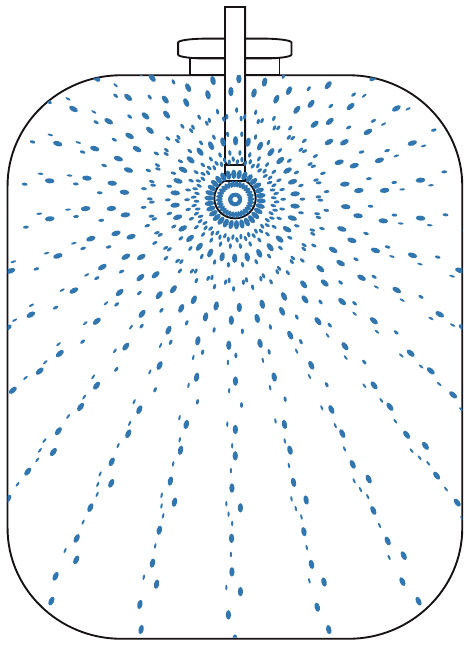

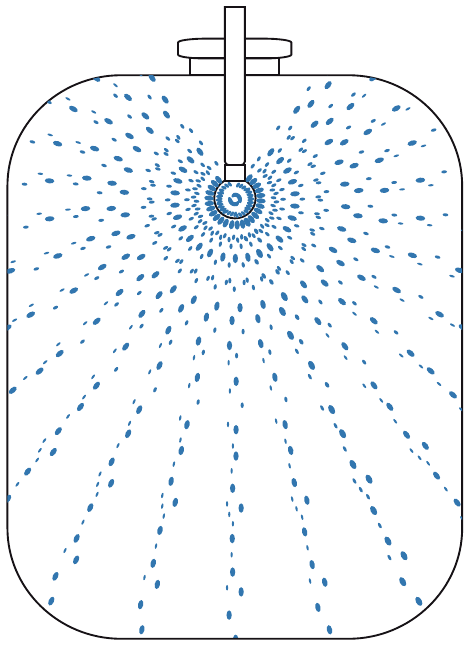

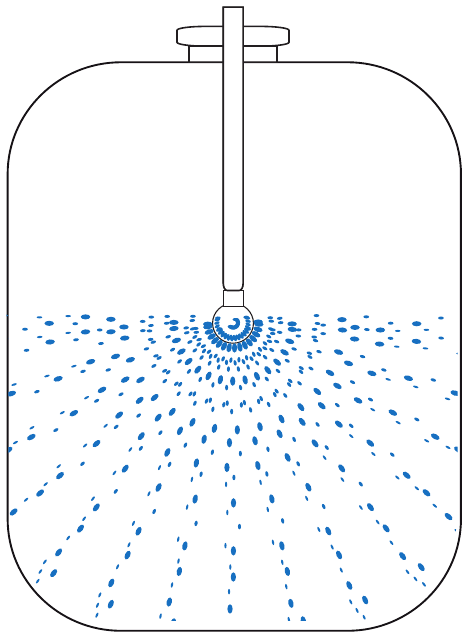

| Sprühbilder: | 360°, 270° oben, 180° oben, 180° unten (mit Ablaufloch) |
| Arbeitsdruck: | 1 – 2,5 bar |
| Werkstoff: | 1.4404 (316L) |
Werkstoff Standard 1.4404 (316L), optional u. a. 1.4571, 1.4435, 1.4539, 2.4602. Oberfläche geschliffen, außen Ra ≤ 0,2 – 0,3 µm, optional elektropoliert. Werkstoffzeugnis 3.1 erhältlich. Die Sprühkugeln entsprechen der Verordnung (EG) Nr. 1935/2004. Fertigung nach DIN EN ISO 9001:2015.

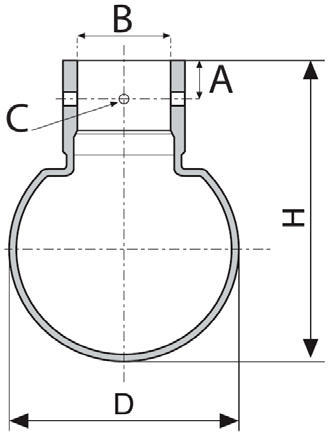

Anschluss: Steckverbindung, Sicherung mit Splint oder Halteklammer. Rohr: DIN 11850 Reihe 1 / Reihe 2.
| Baugröße | Bohrung ØE (mm) | Sprühkreis Ø (m) | Volumenstrom m³/h | A (mm) | ØB (mm) | ØC (mm) | ØD (mm) | H (mm) | Splint (mm) | Klammer (mm) | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 360° | 270° oben | 180° oben | 180° unten | ||||||||||||||
| 1 bar | 2,5 bar | 1 bar | 2,5 bar | 1 bar | 2,5 bar | 1 bar | 2,5 bar | ||||||||||
| DN8 | 0,8 | 0,4 | 0,7 | n. g. | – | – | – | – | – | – | 7,5 | 8,2 | 2,5 | 20 | 32,8 | 0,8 | – |
| DN10 | 1,2 | 0,8 | 2,4 | n. g. | – | – | – | – | – | – | 8,5 | 12,3 | 2,5 | 24 | 37 | 1,8 | – |
| DN15 | 1,3 | 1,5 | 4 | n. g. | 3 | n. g. | 2 | n. g. | 2 | n. g. | 9 | 18,3 | 2,5 | 30 | 38,5 | 2,2 | 2,0 |
| DN20 | 2,0 | 2,5 | 8 | 13 | 8 | 12 | 5 | 9 | 6 | 9 | 11 | 22,3 | 2,5 / 3,5 | 39 | 53 | 2,8 | 2,0 |
| DN25 | 2,0 | 3 | 11 | 17 | 11 | 17 | 9 | 14 | 7 | 11 | 16 | 28,3 | 3 | 64 | 84,5 | 2,2 | 2,0 |
| DN25/1 | 3,0 | 4 | 18 | 28 | 16 | 26 | 14 | 23 | 12 | 19 | 16 | 28,3 | 3 | 64 | 84,5 | 2,2 | 2,0 |
| DN32 | 2,0 | 3,5 | 13 | 20 | 11 | 18 | 10 | 16 | 8 | 13 | 16 | 34,3 | 2,5 / 3,5 | 64 | 80,5 | 2,8 | 2,0 |
| DN32/1 | 3,0 | 4 | 21 | 34 | 21 | 33 | 17 | 26 | 14 | 23 | 16 | 34,3 | 2,5 / 3,5 | 64 | 80,5 | 2,8 | 2,0 |
| DN40 | 2,0 | 3,5 | 11 | 19 | 11 | 16 | 10 | 15 | 11 | 16 | 18 | 40,3 | 2,5 / 3,5 | 64 | 79,5 | 2,8 | 2,0 |
| DN40/1 | 3,0 | 4 | 22 | 36 | 20 | 33 | 15 | 24 | 14 | 23 | 18 | 40,3 | 2,5 / 3,5 | 64 | 79,5 | 2,8 | 2,0 |
| DN50 | 2,2 | 5 | 28 | 42 | 27 | 42 | 20 | 30 | 17 | 27 | 25 | 52,3 | 3,5 / 3,5 | 90 | 118 | 2,8 | 2,5 |
| DN50/1 | 3,0 | 6 | 49 | 69 | 45 | 67 | 31 | 51 | 30 | 49 | 25 | 52,3 | 3,5 / 3,5 | 90 | 118 | 2,8 | 2,5 |
| DN50/2 | – | 10 | – | – | – | – | 35 | 58 | – | – | 25 | 52,3 | 3,5 / 3,5 | 90 | 118 | 2,8 | 2,5 |
Volumenströme und Sprühkreise sind Circa-Werte. Empfohlener Arbeitsdruck 1 – 2,5 bar. Weitere Sprühwinkel und Sonderausführungen auf Anfrage.
n. g. = bei 2,5 bar nicht geeignet · a. A. = auf Anfrage · – = Sprühbild für diese Baugröße nicht erhältlich
Sicherung der Steckverbindung
Die Sprühkugel wird auf das Anschlussrohr gesteckt und mit einer Halteklammer oder einem Splint gesichert. Die Drahtstärke der Sicherung je Baugröße steht in der Tabelle (Spalten Splint / Klammer). Der Ringspalt zwischen Stutzen und Anschlussrohr dient zur Reinigung des Anschlussrohres.
Die dargestellten Angaben, technischen Daten und Informationen befreien den Anwender nicht von eigener Prüfung der gelieferten Produkte auf deren Eignung für den beabsichtigten Anwendungsfall. Alle Angaben sind ohne Gewähr. (Stand: 03.10.2026)

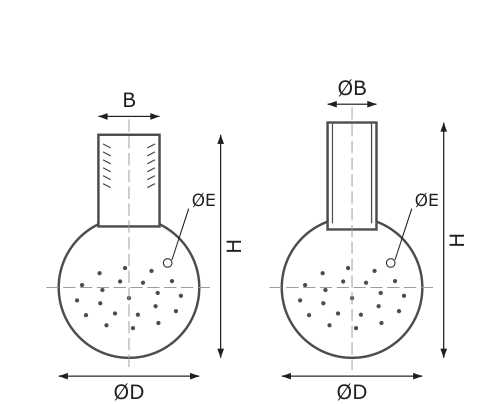

Anschluss: Gewinde G 1/4" bis G 2" oder Anschweißende DN8 bis DN50. Oberfläche geschliffen.
Gewindeanschluss – G 3/8" mit Außengewinde, übrige Größen mit Innengewinde
| Baugröße | Bohrung ØE (mm) | Sprühkreis Ø (m) | Volumenstrom m³/h | B (Gewinde) | ØD (mm) | H (mm) | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 360° | 270° oben | 180° oben | 180° unten | ||||||||||
| 1 bar | 2,5 bar | 1 bar | 2,5 bar | 1 bar | 2,5 bar | 1 bar | 2,5 bar | ||||||
| G 1/4" | 1,3 | 1,5 | 3,2 | n. g. | 2,6 | n. g. | 2,3 | n. g. | 2,1 | n. g. | G 1/4" | 30 | 39,2 |
| G 3/8" | 1,3 | 1,5 | 3,4 | n. g. | 2,8 | n. g. | 2,3 | n. g. | 2,2 | n. g. | G 3/8" | 30 | 39,5 |
| G 1/2" | 2,0 | 2,5 | 7,7 | 11,6 | 7,1 | 10,4 | 5,2 | 7,7 | 5,1 | 7,7 | G 1/2" | 40 | 49,5 |
| G 3/4" | 2,0 | 3 | 8,5 | 12,9 | 6,8 | 10,4 | 5,2 | 7,9 | 4,7 | 7,1 | G 3/4" | 64 | 81 |
| G 1" | 2,0 | 4 | 8,1 | 12,2 | 7,2 | 10,9 | 5 | 7,4 | 4,7 | 7,2 | G 1" | 64 | 80,5 |
| G 1 1/2" | 2,2 | 3,5 | 23,6 | a. A. | 22 | a. A. | 12,5 | a. A. | 17,9 | a. A. | G 1 1/2" | 90 | 104 |
| G 2" | 2,2 | 4 | 22,4 | a. A. | 21,7 | a. A. | 12,8 | a. A. | 17,9 | a. A. | G 2" | 90 | 116 |
Anschweißende – B = Anschlussdurchmesser in mm
| Baugröße | Bohrung ØE (mm) | Sprühkreis Ø (m) | Volumenstrom m³/h | B (mm) | ØD (mm) | H (mm) | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 360° | 270° oben | 180° oben | 180° unten | ||||||||||
| 1 bar | 2,5 bar | 1 bar | 2,5 bar | 1 bar | 2,5 bar | 1 bar | 2,5 bar | ||||||
| DN8 | 0,8 | 0,4 | 0,7 | n. g. | – | – | – | – | – | – | 8,2 | 20 | 32,8 |
| DN10 | 1,2 | 0,8 | 2,4 | n. g. | – | – | – | – | – | – | 12,3 | 24 | 37 |
| DN15 | 1,3 | 1,5 | 4 | n. g. | 3 | n. g. | 2 | n. g. | 2 | n. g. | 18,3 | 30 | 38,5 |
| DN20 | 2,0 | 2,5 | 8 | 13 | 8 | 12 | 5 | 9 | 6 | 9 | 22,3 | 39 | 53 |
| DN25 | 2,0 | 3 | 11 | 17 | 11 | 17 | 9 | 14 | 7 | 11 | 28,3 | 64 | 84,5 |
| DN25/1 | 3,0 | 4 | 18 | 28 | 16 | 26 | 14 | 23 | 12 | 19 | 28,3 | 64 | 84,5 |
| DN32 | 2,0 | 3,5 | 13 | 20 | 11 | 18 | 10 | 16 | 8 | 13 | 34,3 | 64 | 80,5 |
| DN32/1 | 3,0 | 4 | 21 | 34 | 21 | 33 | 17 | 26 | 14 | 23 | 34,3 | 64 | 80,5 |
| DN40 | 2,0 | 3,5 | 11 | 19 | 11 | 16 | 10 | 15 | 11 | 16 | 40,3 | 64 | 79,5 |
| DN40/1 | 3,0 | 4 | 22 | 36 | 20 | 33 | 15 | 24 | 14 | 23 | 40,3 | 64 | 79,5 |
| DN50 | 2,2 | 5 | 28 | 42 | 27 | 42 | 20 | 30 | 17 | 27 | 52,3 | 90 | 118 |
| DN50/1 | 3,0 | 6 | 49 | 69 | 45 | 67 | 31 | 51 | 30 | 49 | 52,3 | 90 | 118 |
Volumenströme und Sprühkreise sind Circa-Werte. Empfohlener Arbeitsdruck 1 – 2,5 bar. Weitere Sprühwinkel und Sonderausführungen auf Anfrage.
n. g. = bei 2,5 bar nicht geeignet · a. A. = auf Anfrage · – = Sprühbild für diese Baugröße nicht erhältlich
Sonder-Sprühkugeln nach Ihren Vorgaben in Form, Werkstoff und Lochbild
Neben den Standardgrößen sind Sprühkugeln für besondere Anforderungen erhältlich:
- Konstruktion nach Ihren Vorgaben
- Fertigung nach Ihrer Zeichnung
- Nachbau eines vorhandenen Sprühkopfes per 3D-Scan
- individuelle Sprühwinkel und Sonderwerkstoffe
Die dargestellten Angaben, technischen Daten und Informationen befreien den Anwender nicht von eigener Prüfung der gelieferten Produkte auf deren Eignung für den beabsichtigten Anwendungsfall. Alle Angaben sind ohne Gewähr. (Stand: 03.10.2026)
