Feststehende Sprühkugeln mit Splintanschluss (R-Clip)

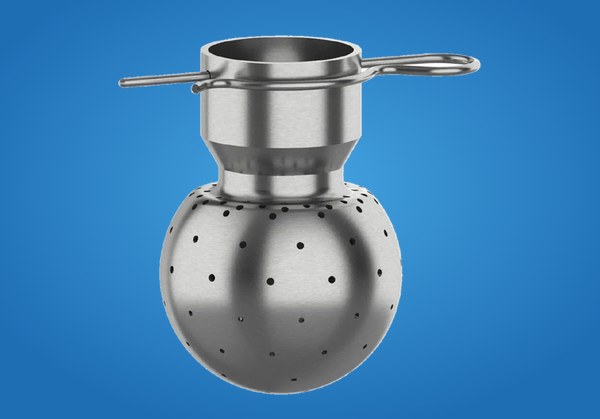

Sprühkugeln – Splintanschluss R Clip

3A · Zollanschluss (R-Clip)

  • Kugel 1.4404 (316L), R-Clip 1.4401, geschliffen, außen Ra ≤ 0,8 µm
  • Anschluss Zoll OD 1″, 1½“ und 2″ mit R-Clip
  • Typen A/LA 360°, B 192° – 194°, G 206° – 246°, L 188°
  • Empfohlener Betriebsdruck 1,0 bis 2,5 bar Ü

Technische Daten

3A · Zollanschluss (R-Clip) – DIN 10357 Reihe C / DIN 11866 Reihe C / ASME-BPE 2022

Eigenschaft Wert
Anschluss: Zoll OD / R-Clip
Werkstoff Kugel: 1.4404 (316L)
Werkstoff R-Clip: 1.4401
Oberfläche: geschliffen, außen Ra ≤ 0,8 µm

Sprühbilder und Einsatz

Sprühbilder der Typen A/LA, B, G und L

Typ Spritzwinkel Einsatz
Typ A/LA 360° stehende und liegende Tanks
Typ B 192° – 194° abwärtsgerichtet
Typ G 206° – 246° aufwärtsgerichtet
Typ L 188° aufwärtsgerichtet, liegende Tanks

Typ Spritzwinkel Reinigungs-Ø (m) Fördermenge m³/h bei Druck (bar) DA (mm) LA (mm) PL (mm) Anschluss Bestellcode
1,0 1,5 1,8 2,0 2,2 2,5
A 1-1,0 360° 1,5 – 2,0 3,0 3,7 4,0 4,2 4,4 4,7 68 84 78 1" (25,4) PF-253-112.21
A 1-1,0 360° 1,5 – 2,0 3,0 3,7 4,0 4,2 4,4 4,7 68 92 101 1½" (38,1) PF-253-112.23
A 1-1,5 360° 1,8 – 3,0 7,0 8,6 9,4 9,9 10,4 11,1 68 84 78 1" (25,4) PF-253-112.22
A 1-1,5 360° 1,8 – 3,0 7,0 8,6 9,4 9,9 10,4 11,1 68 92 101 1½" (38,1) PF-253-112.24
A1 360° 2,0 – 3,0 9,8 12,0 13,1 13,9 14,5 15,5 68 84 78 1" (25,4) PF-253-112.06
A1 360° 2,0 – 3,0 9,8 12,0 13,1 13,9 14,5 15,5 68 92 101 1½" (38,1) PF-253-112.25
A 1-1 360° 2,5 – 3,5 12,8 15,7 17,2 18,1 19,0 20,2 68 84 78 1" (25,4) PF-253-112.07
A 1-1 360° 2,5 – 3,5 12,8 15,7 17,2 18,1 19,0 20,2 68 92 101 1½" (38,1) PF-253-112.26
A 1-2 360° 3,0 – 4,0 15,3 18,7 20,5 21,6 22,6 24,1 68 84 78 1" (25,4) PF-253-112.08
A 1-2 360° 3,0 – 4,0 15,3 18,7 20,5 21,6 22,6 24,1 68 92 101 1½" (38,1) PF-253-112.27
A2 360° 3,5 – 5,0 21,9 26,8 29,4 31,0 32,5 34,6 93 113,5 117 2" (50,8) PF-253-112.09
A 2-1 360° 4,0 – 6,0 28,4 34,8 38,2 40,2 42,2 45,0 93 113,5 117 2" (50,8) PF-253-112.10
A 2-2 360° 5,0 – 7,0 35,6 43,6 47,8 50,3 52,8 56,3 93 113,5 117 2" (50,8) PF-253-112.11
A 2-3 360° 6,0 – 8,0 40,9 50,1 54,9 57,8 60,7 64,7 93 113,5 117 2" (50,8) PF-253-112.12
B1 192° 2,0 – 3,0 9,5 11,6 12,7 13,4 14,1 15,0 68 84 78 1" (25,4) PF-253-112.28
B1 192° 2,0 – 3,0 9,5 11,6 12,7 13,4 14,1 15,0 68 92 101 1½" (38,1) PF-253-112.29
B2 194° 3,5 – 5,0 22,4 27,4 30,1 31,7 33,2 35,4 93 113,5 117 2" (50,8) PF-253-112.30
B 2-3 194° 6,0 – 8,0 42,2 51,7 56,6 59,7 62,6 66,7 93 113,5 117 2" (50,8) PF-253-112.31
G1 206° 2,0 – 3,0 9,2 11,3 12,3 13,0 13,6 14,5 68 84 78 1" (25,4) PF-253-112.13
G1 206° 2,0 – 3,0 9,2 11,3 12,3 13,0 13,6 14,5 68 92 101 1½" (38,1) PF-253-112.32
G 1-1 206° 2,5 – 3,5 11,2 13,7 15,0 15,8 16,6 17,7 68 84 78 1" (25,4) PF-253-112.14
G 1-1 206° 2,5 – 3,5 11,2 13,7 15,0 15,8 16,6 17,7 68 92 101 1½" (38,1) PF-253-112.33
G 1-2 206° 3,0 – 4,0 14,5 17,8 19,5 20,5 21,5 22,9 68 84 78 1" (25,4) PF-253-112.15
G 1-2 206° 3,0 – 4,0 14,5 17,8 19,5 20,5 21,5 22,9 68 92 101 1½" (38,1) PF-253-112.34
G2 246° 3,5 – 5,0 20,1 24,6 27,0 28,4 29,8 31,8 93 113,5 117 2" (50,8) PF-253-112.16
G 2-1 246° 4,0 – 6,0 26,8 32,8 36,0 37,9 39,8 42,4 93 113,5 117 2" (50,8) PF-253-112.17
G 2-2 246° 5,0 – 7,0 34,7 42,5 46,6 49,1 51,5 54,9 93 113,5 117 2" (50,8) PF-253-112.18
G 2-3 246° 6,0 – 8,0 41,0 50,2 55,0 58,0 60,8 64,8 93 113,5 117 2" (50,8) PF-253-112.19
L1 188° 2,5 – 3,0 8,6 10,5 11,5 12,2 12,8 13,6 68 84 78 1" (25,4) PF-253-112.35
L1 188° 2,5 – 3,0 8,6 10,5 11,5 12,2 12,8 13,6 68 92 101 1½" (38,1) PF-253-112.38
LA 1-1,0 360° 1,5 – 2,5 5,5 6,7 7,4 7,8 8,2 8,7 68 84 78 1" (25,4) PF-253-112.36
LA 1-1,0 360° 1,5 – 2,5 5,5 6,7 7,4 7,8 8,2 8,7 68 92 101 1½" (38,1) PF-253-112.39
LA 1-1,5 360° 2,5 – 3,0 11,0 13,5 14,8 15,6 16,3 17,4 68 84 78 1" (25,4) PF-253-112.37
LA 1-1,5 360° 2,5 – 3,0 11,0 13,5 14,8 15,6 16,3 17,4 68 92 101 1½" (38,1) PF-253-112.40

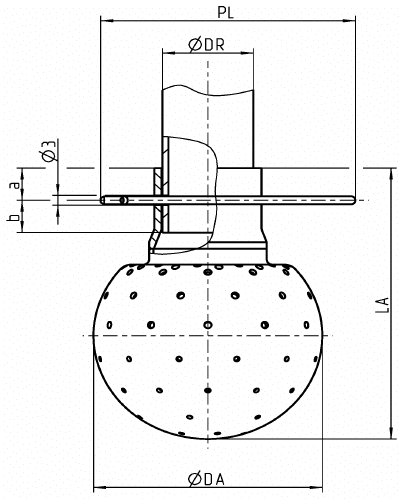

Maße Sprühkugel mit Splintanschluss (R-Clip)

  • Bei elektropolierten Sprühkugeln ist die Fördermenge ca. 15 – 20 % höher als in der Tabelle angegeben.
  • Empfohlener Betriebsdruck 1,0 bis 2,5 bar Ü am Einlass der Sprühkugel. Richtwert Reinigungsflüssigkeit: 30 bis 50 l/min pro Meter Tankumfang.
  • PL = Einstecktiefe. Einbaumaße a / b: 1" = 10 / 8 mm; 1½" = 5,5 / 10 mm; 2" = 10 / 20 mm.
  • Der Ringspalt zwischen Muffe und Rohraußendurchmesser dient zur Reinigung des Einführrohres. Ersatz-R-Clips siehe siehe Sonderausführungen, Ersatzteile und Zubehör.

Die dargestellten Angaben, technischen Daten und Informationen befreien den Anwender nicht von eigener Prüfung der gelieferten Produkte auf deren Eignung für den beabsichtigten Anwendungsfall. Alle Angaben sind ohne Gewähr. (Stand: 03.10.2026)

R-Clips für Splintanschluss (mit Werkstoffzeugnis 3.1)

Bestellcode R-Clip für Splintanschluss
253-107.09 R-Clip 1" OD 3A · 1.4401
253-107.11 R-Clip 1½" OD 3A · 1.4401
253-107.10 R-Clip 2" OD 3A · 1.4401
