Chemidisc Rotationsdüsen

GEA Breconcherry Chemidisc Rotationsdüsen (tropfenbildend, komplett aus Kunststoff)

Gleitlagerdüse mit schneller Rotation,

max. Reinigungsdurchmesser: CD25/75/100/150, 1,5/3/4,6/5 Meter
Spritzbild: 360° und 180° auf-, abwärts
Druckbereich: 2 – 4 bar
Durchflussmenge: CD25 40 – 60 LPM, CD75 58 – 83 LPM, CD100 95 – 133 LPM, CD150 163 – 220 LPM
(2,4 – 13,2 m³/h)
Einbauöffnung: CD25/75/100/150, min. Ø 31/41/55/75 mm
Einbaulage: beliebig
Gewicht: CD25/75/100/150, ca. 0,024/0,075/0,113/0,265 KG
Werkstoffe: C.PTFE, PTFE, (PEEK)
Standardanschluss: CD25 BSP AG, CD75 BSP IG, CD100/150 BSP (NPT) IG
Düseneigenschaft: drehende Rotorscheibe
Zertifikate: 2.2, ATEX, FDA, Lebensmittelzulassung nach EU1935/2004
max. Betriebstemperatur: 95°C (203°F)
max. Umgebungstemperatur: 140°C (284°F), 30 Min.
Betriebsempfehlung: Es wird empfohlen ein Filter/Sieb (500 μm) in der CIP Zulaufleitung zum Tankreiniger einzubauen, um diesen vor Verstopfung mit Partikeln oder Schäden zu schützen.

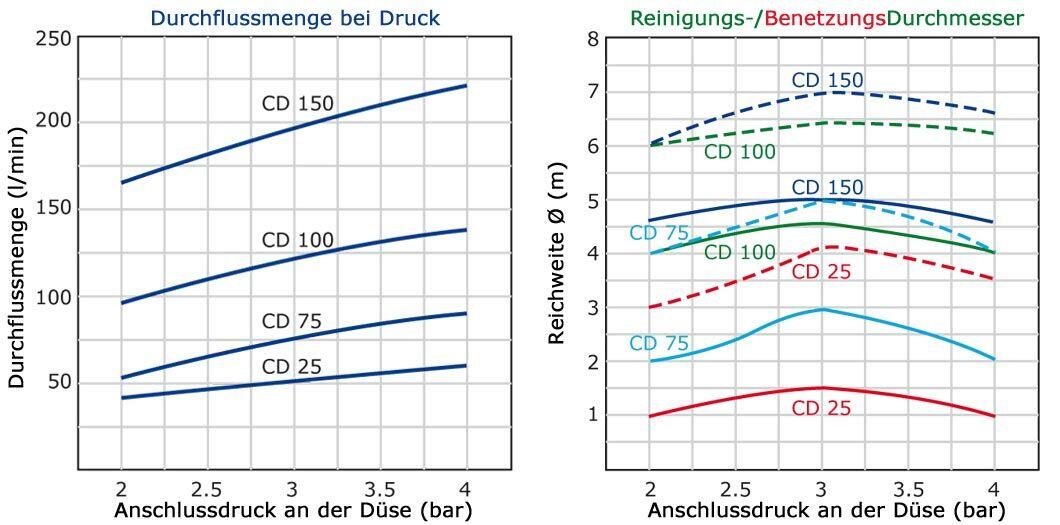

GEA Breconcherry Chemidisc Betriebswerte

Optimaler Betrieb

Der Druckbereich für den Betrieb eines Chemidisc liegt bei 2 – 4 bar an der Reinigungsdüse.
Mit einer Durchflussmenge von 40 – 220 Litern/Minute wird ein Reinigungsdurchmesser von 1 – 5 Metern erreicht.

Schnell rotierende Chemidisc erzeugen eine permanent gleichmäßige, tropfenförmige Flüssigkeitsverteilung. Durch die intelligente Flüssigkeitslagerung sind diese Rotationsdüsen äußerst langlebig im Vergleich zu deren kugelgelagerten Pendanten. Chemidisc haben schon Betriebszeiten von über 25 Jahren erreicht. Einige dieser Produkte sind höchst widerstandsfähig bei hohen Temperaturen oder im Betrieb mit Dampf- oder Druckluft. Eine umfangreiche Palette an 180° Spritzmustern mit vielen Anschlussvarianten und Werkstoffen ist erhältlich. Chemidisc sind optimal für die Installation in Förder- und Abfüllanlagen sowie zur Reinigung Steriltanks.

Der CHEMIDISC ist ein schnell rotierender Behälterreiniger der perfekt für den Ersatz von statischen Sprühkugeln geeignet ist. So kann der Flüssigkeitsverbrauch und die Reinigungsdauer speziell gegenüber statischen Sprühkugeln oftmals erheblich minimiert werden. Der CHEMIDISC ist eine Alternative für teure Reinigungsdüsen aus Hastelloy, er wird aus chemisch beständigen Werkstoffen optimal für die chemische- und pharmazeutische Industrie gefertigt.

Im Betrieb treibt das Reinigungsmedium den Rotor an, der reibungsfrei und mit hoher Geschwindigkeit auf einem Lager aus Reinigungsflüssigkeit rotiert. Diese verwandelt sich in viele energiereiche Tropfen, die mit hoher Geschwindigkeit gleichzeitig gegen alle Bereiche rund um die Reinigungsdüse geschleudert werden. CHEMIDISC Tankreiniger sind ideal für die Prallspülung und können in jedem Winkel betrieben werden. Durch das Gleitlagersystem des CHEMIDISC können diese Düsen oft über Jahre hinweg nahezu Verschleißfrei eigesetzt werden.

Der CHEMIDISC ist auch aus Edelstahl und Hastelloy als TURBODISC und als ausfahrbare Reinigungsdüse RETRAKTOR MR2 erhältlich. Es steht eine große Typenauswahl in unterschiedlichen Größen und Ausführungen zur Verfügung. Der CHEMIDISC verspricht auch bei Verwendung mit Druckluft oder Heißdampfsterilisation und hohen Temperaturen außergewöhnliche Standzeiten. Einsatzbereiche: Brauerei-, Getränke-, Milchverarbeitungs-, Lebensmittel-, Pharma-, Chemische – und Transportindustrie. Spülung und Reinigung von Behältern, Tanks oder Anlagenteilen verschiedener Dimensionen, Prozessbehälter, Reaktoren, Trockner, Granulierapparate, Lagertanks, Beschichtungsmaschinen und Tankcontainer.

GEA Breconcherry Chemidisc100 AF Innengewindebefestigung

Innengewindebefestigung

Chemidisc 75/100/150 Standardgeräte sind mit zylindrischem Innengewinde BSP (British Standard PIPE nach DIN ISO 228) ausgestattet. Optional sind Chemidisc 100/150 mit kegeligem Innengewinde NPT (National Pipe Taper, Amerikanisches Rohrgewinde für selbstdichtende Verbindungen) erhältlich.

GEA Breconcherry Chemidisc25 F Außengewindebefestigung

Außengewindebefestigung

Chemidisc 25 ist mit zylindrischem Außengewinde BSP (British Standard PIPE nach DIN ISO 228) ausgestattet.

Chemidisc 25 Gewindeanchluss

Anschluss Spritzbild Rohr* Produktcode Werkstoffe Zertifikate Artikelnummer
*entspricht dem max. Rohraußendurchmesser des Rohres auf das die Düse installiert werden soll (Zoll oder mm). Standardgeräte mit hoher Lagerwahrscheinlichkeit sind blau dargestellt. Varianten aus PEEK auf Anfrage.
1/4″ AG-BSP 360° 1/4″ CD25AF-360-BSP C.PTFE ATEX+FDA 4660-1118-133
1/4″ AG-BSP 360° 1/4″ CD25F-360-BSP PTFE FDA 4660-1123-122
1/4″ AG-BSP 180° abwärts 1/4″ CD25AF-180A-BSP C.PTFE ATEX+FDA
1/4″ AG-BSP 180° abwärts 1/4″ CD25F-180A-BSP PTFE FDA
1/4″ AG-BSP 180° aufwärts 1/4″ CD25AF-180T-BSP C.PTFE ATEX+FDA
1/4″ AG-BSP 180° aufwärts 1/4″ CD25F-180T-BSP PTFE FDA

Chemidisc 75 Gewindeanchluss

Anschluss Spritzbild Rohr* Produktcode Werkstoffe Zertifikate Artikelnummer
*entspricht dem max. Rohraußendurchmesser des Rohres auf das die Düse installiert werden soll (Zoll oder mm). Standardgeräte mit hoher Lagerwahrscheinlichkeit sind blau dargestellt. 180T=towards/aufwärts nicht möglich bei Chemdisc 75, 180A=away/abwärts. Varianten aus PEEK auf Anfrage.
3/4″ IG-BSP 360° 3/4″ CD75AF-360-BSP C.PTFE ATEX+FDA 4660-1131-133
3/4″ IG-BSP 360° 3/4″ CD75F-360-BSP PTFE FDA 4660-1134-122
3/4″ IG-BSP 180° abwärts 3/4″ CD75AF-180A-BSP C.PTFE ATEX+FDA
3/4″ IG-BSP 180° abwärts 3/4″ CD75F-180A-BSP PTFE FDA

Chemidisc 100 Gewindeanchluss

Anschluss Spritzbild Rohr* Produktcode Werkstoffe Zertifikate Artikelnummer
*entspricht dem max. Rohraußendurchmesser des Rohres auf das die Düse installiert werden soll (Zoll oder mm). Standardgeräte mit hoher Lagerwahrscheinlichkeit sind blau dargestellt. Varianten aus PEEK auf Anfrage.
1″ IG-BSP 360° 1″ CD100AF-360-BSP C.PTFE ATEX+FDA 4660-1137-103
1″ IG-BSP 360° 1″ CD100F-360-BSP PTFE FDA 4660-1123-122
1″ IG-BSP 180° abwärts 1″ CD100AF-180A-BSP C.PTFE ATEX+FDA
1″ IG-BSP 180° abwärts 1″ CD100F-180A-BSP PTFE FDA
1″ IG-BSP 180° aufwärts 1″ CD100AF-180T-BSP C.PTFE ATEX+FDA
1″ IG-BSP 180° aufwärts 1″ CD100F-180T-BSP PTFE FDA
1″ IG-NPT 360° 1″ CD100AF-360-NPT C.PTFE ATEX+FDA
1″ IG-NPT 360° 1″ CD100F-360-NPT PTFE FDA 4660-1106-222
1″ IG-NPT 180° abwärts 1″ CD100AF-180A-NPT C.PTFE ATEX+FDA
1″ IG-NPT 180° abwärts 1″ CD100F-180A-NPT PTFE FDA
1″ IG-NPT 180° aufwärts 1″ CD100AF-180T-NPT C.PTFE ATEX+FDA
1″ IG-NPT 180° aufwärts 1″ CD100F-180T-NPT PTFE FDA

Chemidisc 150 Gewindeanchluss

Anschluss Spritzbild Rohr* Produktcode Werkstoffe Zertifikate Artikelnummer
*entspricht dem max. Rohraußendurchmesser des Rohres auf das die Düse installiert werden soll (Zoll oder mm). Standardgeräte mit hoher Lagerwahrscheinlichkeit sind blau dargestellt. Varianten aus PEEK auf Anfrage.
1,5″ IG-BSP 360° 1,5″ CD150AF-360-BSP C.PTFE ATEX+FDA 4660-1112-133
1,5″ IG-BSP 360° 1,5″ CD150F-360-BSP PTFE FDA 4660-1114-122
1,5″ IG-BSP 180° abwärts 1,5″ CD150AF-180A-BSP C.PTFE ATEX+FDA
1,5″ IG-BSP 180° abwärts 1,5″ CD150F-180A-BSP PTFE FDA
1,5″ IG-BSP 180° aufwärts 1,5″ CD150AF-180T-BSP C.PTFE ATEX+FDA
1,5″ IG-BSP 180° aufwärts 1,5″ CD150F-180T-BSP PTFE FDA
1,5″ IG-NPT 360° 1,5″ CD150AF-360-NPT C.PTFE ATEX+FDA
1,5″ IG-NPT 360° 1,5″ CD150F-360-NPT PTFE FDA 4660-1116-222
1,5″ IG-NPT 180° abwärts 1,5″ CD150AF-180A-NPT C.PTFE ATEX+FDA
1,5″ IG-NPT 180° abwärts 1,5″ CD150F-180A-NPT PTFE FDA
1,5″ IG-NPT 180° aufwärts 1,5″ CD150AF-180T-NPT C.PTFE ATEX+FDA
1,5″ IG-NPT 180° aufwärts 1,5″ CD150F-180T-NPT PTFE FDA

Installationslanze

GEA Breconcherry Chemidisc Installationslanze

Werkstoffe: Edelstahl 1.4404 (316L), EPDM, FKM
Zertifikate: 3.1, 2.2
Geräteanschluss: CD25 IG-BSP
CD75/100/150 AG-BSP
Tankanschluss: Flansch nach Bedarf
Sensor: ohne SMW 100

Die dargestellten Angaben, technischen Daten und Informationen befreien den Anwender nicht von eigener Prüfung der gelieferten Produkte auf deren Eignung für den beabsichtigten Anwendungsfall. Alle Angaben sind ohne Gewähr. (Stand: 01.04.2015-71427321893-1888948-71042)
