Typhoon Orbitalreiniger

GEA Breconcherry Typhoon Orbitalreiniger (extrem starker, radial und axial rotierender Zielstrahlreiniger mit 4 Düsen)

Extrem starker, radial und axial rotierender Zielstrahlreiniger mit 4 Düsen

  • flüssigkeitsangetriebener 360° Niederdruck-Orbitalreiniger
  • starke Strahlstärke bei mittleren Verbrauchswerten
  • FDA-konform & EX-befreit
  • säure-, laugen- & temperaturbeständig
  • kompakte Abmessungen
  • selbstreinigend, hygienisch, verschleißarm
  • validierbare Reinigung
  • Funktionsüberwachung durch Vericlean oder SMW 100
max. Reinigungsdurchmesser: 17 Meter
Spritzbild: 360° orbital
Druckbereich: 4 – 10 bar
Durchflussmenge: 48 – 175 LPM (2,9 – 10,5 m³/h)

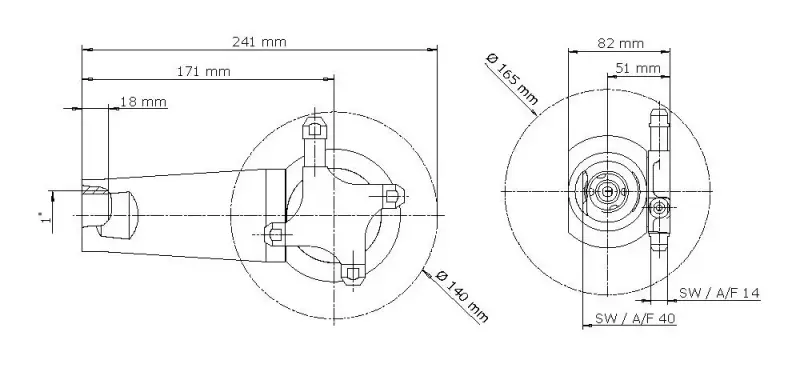

Einbauöffnung: min. Ø <130 mm
Einbaulage: beliebig, vertikal bevorzugt
Gewicht: ca. 2,8 KG
Werkstoffe: Edelstahl 316L (1.4404), C.PTFE, PTFE, C.PEEK
Standardanschluss: 1″ Innengewinde BSP (NPT)
optionale Anschlusstypen: 3/4″ oder 1,5″ Innengewinde BSP (NPT), 1″, 1,5″, DN40 Splintbefestigung oder 1,5″ Klammerbefestigung
Düsenbestückung: 4 x 3,0 mm Düsen, 4 x 4,5 mm Düsen, 4 x 6,0 mm Düsen
Zertifikate: 3.1, 2.2, ATEX, FDA, Lebensmittelzulassung nach EU1935/2004
max. Betriebstemperatur: 95°C (203°F)
max. Umgebungstemperatur: 140°C (284°F), 30 Min.
Betriebsempfehlung: Es wird empfohlen ein Filter/Sieb (500 μm) in der CIP Zulaufleitung zum Tankreiniger einzubauen, um diesen vor Verstopfung mit Partikeln oder Schäden zu schützen.

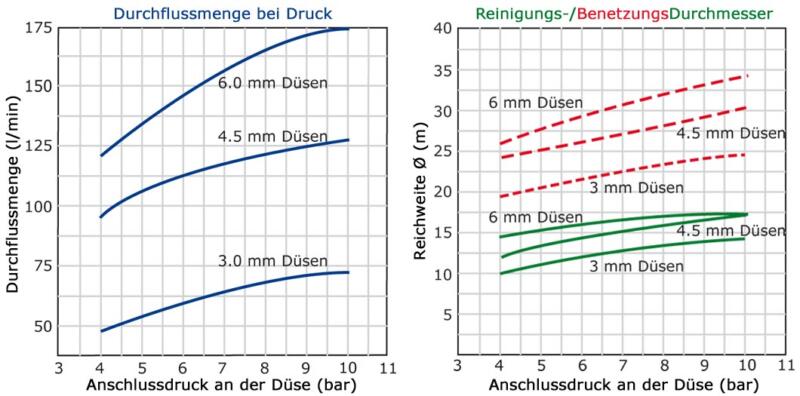

GEA Breconcherry Typhoon Betriebswerte

Optimaler Betrieb

Der Druckbereich für den Betrieb eines Typhoon liegt bei 4 – 10 bar an der Reinigungsmaschine.
Mit einer Durchflussmenge von 48 – 175 Litern/Minute wird ein Reinigungsdurchmesser von 10 – 17 Metern erreicht.

Der Typhoon ist ein starker Zielstrahlreiniger mit orbitalem 360° Spritzmuster. Der Antrieb des Typhoon erfolgt durch das Reinigungsmedium bei einem Druck von 4 bis 8 bar. Turbinengetrieben wird eine radiale und axiale Rotation des Düsenkopfes erzeugt. Dadurch entstehen durch vier Düsen ausgerichtete Flüssigkeitsstrahlen mit einem starken Aufpralleffekt bis zu einem Durchmesser von 17 Meter. Durch umherlaufende Flüssigkeitsstrahlen wird so innerhalb 3,5 bis 6 Minuten ein sich vervollständigendes Spritzbild mit voller Abdeckung erreicht.

Durch optimale Strömungssteuerung, eine leichtgängige kugellagerlose Mechanik und ein hygienisches Dichtkonzept entfaltet sich die am Gerät eingesetzte Energie in einen starken Reinigungseffekt. Das orbitale Reinigungsverhalten ermöglicht die bestmögliche Nutzung der Reinigungsflüssigkeit bzw. chemischer Zusätze. Für die Verwendung in hygienesensiblen Bereichen hält sich das Gerät mit einer Selbstreinigungsdüse permanent sauber und entleert sich im vertikalen Betrieb nach der Anwendung selbständig.

Der Einsatz des Gerätes ist stets ressourcenschonend und erfolgt mit geringstem Verschleiß- und Wartungsaufwand. Der Typhoon erfüllt die höchsten Hygiene- und Sicherheitsstandards und ist für den Einsatz in EX-Zonen und FDA-Anwendungen zugleich verwendbar. Während einer langlebigen Einsatzdauer wird sich dieses Gerät stets als zuverlässiger Partner für Ihre Reinigungsaufgaben erweisen. Optional kann der Reinigungsablauf eines Typhoon durch SMW 100 oder Vericlean permanent und nichtinvasiv überwacht werden. Der Typhoon gehört zu den neuesten und effektivsten Entwicklungen des Marktes für Reinigungstechnik.

Typhoon Orbitalreiniger sind in vielen Anschlussvarianten erhältlich. Der Typhoon ist sehr kompakt und kann mittels 1” Gewindeanschluss oder einer Auswahl an Splint- oder Klammerbefestigung in jeder Position in Behälter oder Anlagen installiert werden. Die Verwendung auf einer Lanze oder an einem Schlauch hängend ist ebenso möglich. Häufige Einsatzbereiche für dieses Produkt sind Tanks und Behälter in der Brau-, Getränke-, Milchverarbeitungs-, Lebensmittel-, Pharma-, chemischen – und Transportindustrie.

GEA Breconcherry, Gewindebefestigung

Gewindebefestigung

Typhoon Standardgeräte sind mit 1″ zylindrischem Innengewinde BSP (British Standard PIPE nach DIN ISO 228) ausgestattet. Alternativ kann das Gerät mit 1,5″ BSP oder Reduzierung auf 3/4″ BSP gewählt werden. Zusätzlich ist das Gerät mit 1″, 1,5″ oder Reduzierung auf 3/4″ kegeliges Innengewinde NPT (National Pipe Taper, Amerikanisches Rohrgewinde für selbstdichtende Verbindungen) erhältlich.

GEA Breconcherry, Splintbefestigung

Splintbefestigung

Der Typhoon ist optional mit 1″, 1,5″ oder DN40 Splintbefestigung erhältlich. Die Splintbefestigung gewährleistet eine totraumfreie Befestigung der Reinigungsmaschine. Splintversionen haben einen ca. 15% höheren Durchfluss.

GEA Breconcherry, Klammerbefestigung

Klammerbefestigung

Der Typhoon ist optional mit 1,5″ Klammerbefestigung erhältlich. Eine Klammerbefestigung gewährleistet den unkomplizierten Ausbau der Reinigungsmaschine.

Typhoon mit 3/4″ Gewindeanschluss

Anschluss Düsen Rohr* Produktcode Werkstoffe Zertifikate Artikelnummer
*entspricht dem max. Rohraußendurchmesser des Rohres auf das die Maschine installiert werden soll (Zoll oder mm). Splintversionen haben ca. 15% höheren Durchfluss. Empfohlene Standardgeräte mit hoher Lagerwahrscheinlichkeit sind blau dargestellt.
3/4″ IG-BSP 4 x 3,0 mm 3/4″ Typhoon-AF4x3S-75BSP 316L/C.PTFE ATEX+FDA, 3.1
3/4″ IG-BSP 4 x 3,0 mm 3/4″ Typhoon-F4x3S-75BSP 316L/PTFE FDA, 3.1
3/4″ IG-NPT 4 x 3,0 mm 3/4″ Typhoon-AF4x3S-75NPT 316L/C.PTFE ATEX+FDA, 3.1
3/4″ IG-NPT 4 x 3,0 mm 3/4″ Typhoon-F4x3S-75NPT 316L/PTFE FDA, 3.1
3/4″ IG-BSP 4 x 4,5 mm 3/4″ Typhoon-AF4x4S-75BSP 316L/C.PTFE ATEX+FDA, 3.1
3/4″ IG-BSP 4 x 4,5 mm 3/4″ Typhoon-F4x4S-75BSP 316L/PTFE FDA, 3.1
3/4″ IG-NPT 4 x 4,5 mm 3/4″ Typhoon-AF4x4S-75NPT 316L/C.PTFE ATEX+FDA, 3.1
3/4″ IG-NPT 4 x 4,5 mm 3/4″ Typhoon-F4x4S-75NPT 316L/PTFE FDA, 3.1

Typhoon mit 1″ Gewindeanschluss

Anschluss Düsen Rohr* Produktcode Werkstoffe Zertifikate Artikelnummer
*entspricht dem max. Rohraußendurchmesser des Rohres auf das die Maschine installiert werden soll (Zoll oder mm). Splintversionen haben ca. 15% höheren Durchfluss. Empfohlene Standardgeräte mit hoher Lagerwahrscheinlichkeit sind blau dargestellt.
1″ IG-BSP 4 x 3,0 mm 1″ Typhoon-AF4x3S-BSP 316L/C.PTFE ATEX+FDA, 3.1 4660-4970-418
1″ IG-BSP 4 x 3,0 mm 1″ Typhoon-F4x3S-BSP 316L/PTFE FDA, 3.1 4660-4970-419
1″ IG-NPT 4 x 3,0 mm 1″ Typhoon-AF4x3S-NPT 316L/C.PTFE ATEX+FDA, 3.1
1″ IG-NPT 4 x 3,0 mm 1″ Typhoon-F4x3S-NPT 316L/PTFE FDA, 3.1
1″ IG-BSP 4 x 4,5 mm 1″ Typhoon-AF4x4S-BSP 316L/C.PTFE ATEX+FDA, 3.1 4660-4969-117
1″ IG-BSP 4 x 4,5 mm 1″ Typhoon-F4x4S-BSP 316L/PTFE FDA, 3.1 4660-4969-119
1″ IG-NPT 4 x 4,5 mm 1″ Typhoon-AF4x4S-NPT 316L/C.PTFE ATEX+FDA, 3.1 4660-4969-121
1″ IG-NPT 4 x 4,5 mm 1″ Typhoon-F4x4S-NPT 316L/PTFE FDA, 3.1 4660-4969-123
1″ IG-BSP 4 x 6,0 mm 1″ Typhoon-AF4x6S-BSP 316L/C.PTFE ATEX+FDA, 3.1 4660-4969-118
1″ IG-BSP 4 x 6,0 mm 1″ Typhoon-F4x6S-BSP 316L/PTFE FDA, 3.1 4660-4969-120
1″ IG-NPT 4 x 6,0 mm 1″ Typhoon-AF4x6S-NPT 316L/C.PTFE ATEX+FDA, 3.1 4660-4969-122
1″ IG-NPT 4 x 6,0 mm 1″ Typhoon-F4x6S-NPT 316L/PTFE FDA, 3.1 4660-4969-124

Typhoon mit 1,5″ Gewindeanschluss

Anschluss Düsen Rohr* Produktcode Werkstoffe Zertifikate Artikelnummer
*entspricht dem max. Rohraußendurchmesser des Rohres auf das die Maschine installiert werden soll (Zoll oder mm). Splintversionen haben ca. 15% höheren Durchfluss. Empfohlene Standardgeräte mit hoher Lagerwahrscheinlichkeit sind blau dargestellt.
1,5″ IG-BSP 4 x 3,0 mm 1,5″ Typhoon-AF4x3S-150BSP 316L/C.PTFE ATEX+FDA, 3.1
1,5″ IG-BSP 4 x 3,0 mm 1,5″ Typhoon-F4x3S-150BSP 316L/PTFE FDA, 3.1
1,5″ IG-NPT 4 x 3,0 mm 1,5″ Typhoon-AF4x3S-150NPT 316L/C.PTFE ATEX+FDA, 3.1
1,5″ IG-NPT 4 x 3,0 mm 1,5″ Typhoon-F4x3S-150NPT 316L/PTFE FDA, 3.1
1,5″ IG-BSP 4 x 4,5 mm 1,5″ Typhoon-AF4x4S-150BSP 316L/C.PTFE ATEX+FDA, 3.1
1,5″ IG-BSP 4 x 4,5 mm 1,5″ Typhoon-F4x4S-150BSP 316L/PTFE FDA, 3.1
1,5″ IG-NPT 4 x 4,5 mm 1,5″ Typhoon-AF4x4S-150NPT 316L/C.PTFE ATEX+FDA, 3.1
1,5″ IG-NPT 4 x 4,5 mm 1,5″ Typhoon-F4x4S-150NPT 316L/PTFE FDA, 3.1
1,5″ IG-BSP 4 x 6,0 mm 1,5″ Typhoon-AF4x6S-150BSP 316L/C.PTFE ATEX+FDA, 3.1
1,5″ IG-BSP 4 x 6,0 mm 1,5″ Typhoon-F4x6S-150BSP 316L/PTFE FDA, 3.1
1,5″ IG-NPT 4 x 6,0 mm 1,5″ Typhoon-AF4x6S-150NPT 316L/C.PTFE ATEX+FDA, 3.1
1,5″ IG-NPT 4 x 6,0 mm 1,5″ Typhoon-F4x6S-150NPT 316L/PTFE FDA, 3.1

Typhoon mit 1″ Splintanschluss

Anschluss Düsen Rohr* Produktcode Werkstoffe Zertifikate Artikelnummer
*entspricht dem max. Rohraußendurchmesser des Rohres auf das die Maschine installiert werden soll (Zoll oder mm). Splintversionen haben ca. 15% höheren Durchfluss. Empfohlene Standardgeräte mit hoher Lagerwahrscheinlichkeit sind blau dargestellt.
1″ Splint 4 x 3,0 mm 25,4 Typhoon-AF4x3S-100PF 316L/C.PTFE ATEX+FDA, 3.1
1″ Splint 4 x 3,0 mm 25,4 Typhoon-F4x3S-100PF 316L/PTFE FDA, 3.1
1″ Splint 4 x 4,5 mm 25,4 Typhoon-AF4x4S-100PF 316L/C.PTFE ATEX+FDA, 3.1 4660-4970-413
1″ Splint 4 x 4,5 mm 25,4 Typhoon-F4x4S-100PF 316L/PTFE FDA, 3.1 4660-4970-415
1″ Splint 4 x 6,0 mm 25,4 Typhoon-AF4x6S-100PF 316L/C.PTFE ATEX+FDA, 3.1 4660-4970-414
1″ Splint 4 x 6,0 mm 25,4 Typhoon-F4x6S-100PF 316L/PTFE FDA, 3.1 4660-4970-416

Typhoon mit 1,5″ Splintanschluss

Anschluss Düsen Rohr* Produktcode Werkstoffe Zertifikate Artikelnummer
*entspricht dem max. Rohraußendurchmesser des Rohres auf das die Maschine installiert werden soll (Zoll oder mm). Splintversionen haben ca. 15% höheren Durchfluss. Empfohlene Standardgeräte mit hoher Lagerwahrscheinlichkeit sind blau dargestellt.
1,5″ Splint 4 x 3,0 mm 38,1 Typhoon-AF4x3S-150PF 316L/C.PTFE ATEX+FDA, 3.1
1,5″ Splint 4 x 3,0 mm 38,1 Typhoon-F4x3S-150PF 316L/PTFE FDA, 3.1
1,5″ Splint 4 x 4,5 mm 38,1 Typhoon-AF4x4S-150PF 316L/C.PTFE ATEX+FDA, 3.1
1,5″ Splint 4 x 4,5 mm 38,1 Typhoon-F4x4S-150PF 316L/PTFE FDA, 3.1
1,5″ Splint 4 x 6,0 mm 38,1 Typhoon-AF4x6S-150PF 316L/C.PTFE ATEX+FDA, 3.1
1,5″ Splint 4 x 6,0 mm 38,1 Typhoon-F4x6S-150PF 316L/PTFE FDA, 3.1

Typhoon mit DN40 Splintanschluss

Anschluss Düsen Rohr* Produktcode Werkstoffe Zertifikate Artikelnummer
*entspricht dem max. Rohraußendurchmesser des Rohres auf das die Maschine installiert werden soll (Zoll oder mm). Splintversionen haben ca. 15% höheren Durchfluss. Empfohlene Standardgeräte mit hoher Lagerwahrscheinlichkeit sind blau dargestellt.
DN40 Splint 4 x 3,0 mm 41,15 Typhoon-AF4x3S-DN40 316L/C.PTFE ATEX+FDA, 3.1
DN40 Splint 4 x 3,0 mm 41,15 Typhoon-F4x3S-DN40 316L/PTFE FDA, 3.1
DN40 Splint 4 x 4,5 mm 41,15 Typhoon-AF4x4S-DN40 316L/C.PTFE ATEX+FDA, 3.1
DN40 Splint 4 x 4,5 mm 41,15 Typhoon-F4x4S-DN40 316L/PTFE FDA, 3.1
DN40 Splint 4 x 6,0 mm 41,15 Typhoon-AF4x6S-DN40 316L/C.PTFE ATEX+FDA, 3.1
DN40 Splint 4 x 6,0 mm 41,15 Typhoon-F4x6S-DN40 316L/PTFE FDA, 3.1

Typhoon mit 1,5″ Klammeranschluss

Anschluss Düsen Rohr* Produktcode Werkstoffe Zertifikate Artikelnummer
*entspricht dem max. Rohraußendurchmesser des Rohres auf das die Maschine installiert werden soll (Zoll oder mm). Splintversionen haben ca. 15% höheren Durchfluss. Empfohlene Standardgeräte mit hoher Lagerwahrscheinlichkeit sind blau dargestellt.
1,5″ Clamp 4 x 3,0 mm 1,5″ Typhoon-AF4x3S-150CL 316L/C.PTFE ATEX+FDA, 3.1
1,5″ Clamp 4 x 3,0 mm 1,5″ Typhoon-F4x3S-150CL 316L/PTFE FDA, 3.1
1,5″ Clamp 4 x 4,5 mm 1,5″ Typhoon-AF4x4S-150CL 316L/C.PTFE ATEX+FDA, 3.1
1,5″ Clamp 4 x 4,5 mm 1,5″ Typhoon-F4x4S-150CL 316L/PTFE FDA, 3.1
1,5″ Clamp 4 x 6,0 mm 1,5″ Typhoon-AF4x6S-150CL 316L/C.PTFE ATEX+FDA, 3.1
1,5″ Clamp 4 x 6,0 mm 1,5″ Typhoon-F4x6S-150CL 316L/PTFE FDA, 3.1

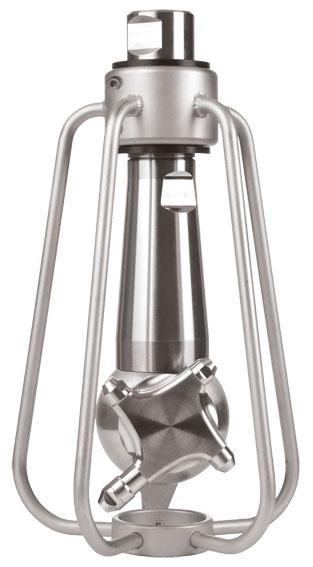

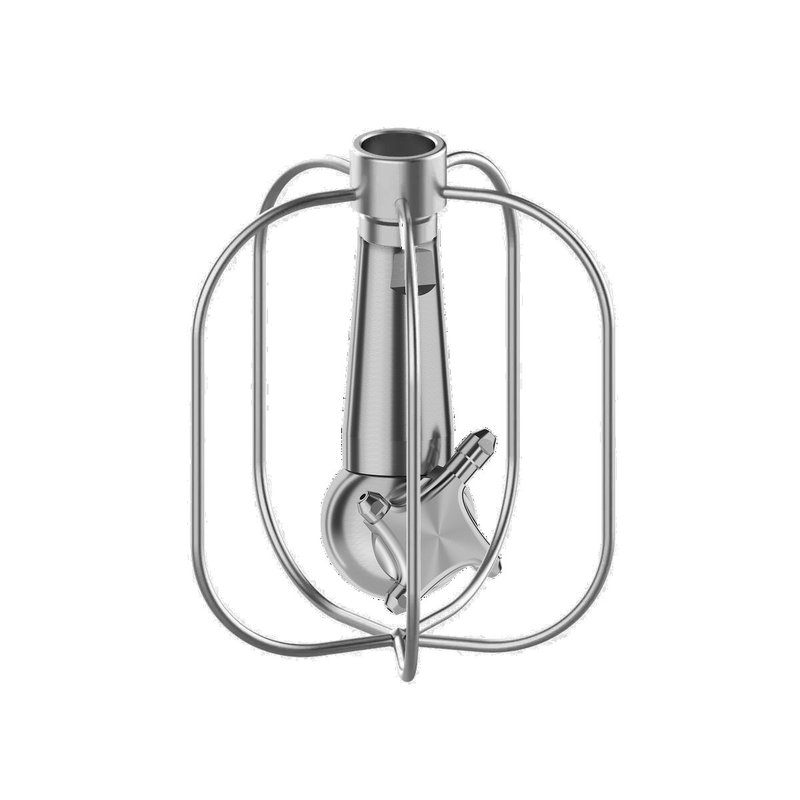

Schutzkäfig (mitdrehend)

GEA Breconcherry Typhoon Schutzkaefig mitdrehend

Werkstoffe: Edelstahl 1.4404 (316L), PTFE
Zertifikate: FDA, 3.1, 2.2
Geräteanschluss: 1″ AG-BSP
Zuleitung: Anschweissanschluss für 41 mm Rohr oder 1,5″ AG-BSP

Anschweissadapter

GEA Breconcherry Typhoon Anschweissadapter

Werkstoffe: Edelstahl 1.4404 (316L)
Zertifikate: 3.1, 2.2
Geräteanschluss: 1″ AG-BSP
Zuleitung: Anschweissende

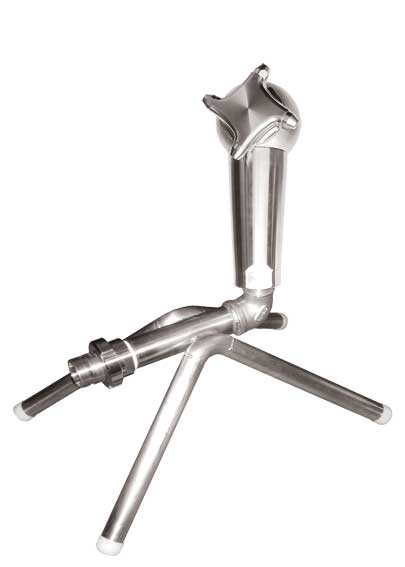

Standfuß

GEA Breconcherry Typhoon Standfuss

Werkstoffe: Edelstahl 1.4404 (316L), PTFE
Zertifikate: 3.1, 2.2
Geräteanschluss: 1″ AG-BSP
Zuleitung: nach Bedarf

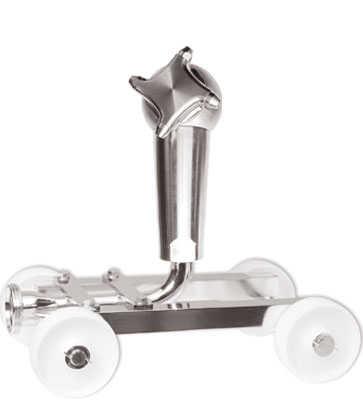

Tankreinigungswagen

GEA Breconcherry Typhoon Reinigungswagen

Werkstoffe: Edelstahl 316L (1.4404), PP (PTFE)
Zertifikate: FDA, 3.1, 2.2
Geräteanschluss: 1″ AG-BSP
Zuleitung: DN50 Gewindestutzen DIN 11851

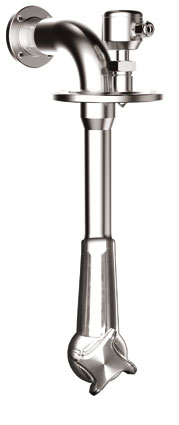

Installationslanze

GEA Breconcherry Typhoon Installationslanze

Werkstoffe: Edelstahl 1.4404 (316L), EPDM, FKM
Zertifikate: 3.1, 2.2
Geräteanschluss: 1″ AG-BSP (Splint)
Tankanschluss: Flansch nach Bedarf
Sensor: mit/ohne SMW 100

Vericlean Rotationszähler

GEA Breconcherry Typhoon Vericlean

Werkstoffe: Edelstahl 316L (1.4404), PTFE
Zertifikate: 3.1, 2.2
Geräteanschluss: 1,5″ AG-BSP
Tankanschluss: Flansch nach Bedarf
Sensortyp: IFM MFT200
Überwachung: Die Rotations­geschwindig­keit der Reinigungsmaschine wird permanent angezeigt

SMW 100 Flüssigkeitssensor

GEA Breconcherry SMW100

Werkstoffe: 1.4305, PEEK
Anschlusstyp: Einschweissmuffe
Funktion: Die Beschwallung des Sensors wird alle 20 Sekunden angezeigt

Wartungspakete & Werkzeug

GEA Breconcherry Typhoon Wartungspakete und Werkzeug

Typhoon C.PTFE (ATEX & FDA) 4660-4013-888
Typhoon PTFE (FDA) 4660-4014-888
Werkzeugsatz: 4660-4011-888

Die dargestellten Angaben, technischen Daten und Informationen befreien den Anwender nicht von eigener Prüfung der gelieferten Produkte auf deren Eignung für den beabsichtigten Anwendungsfall. Alle Angaben sind ohne Gewähr. (Stand: 01.04.2015-71427321893-1888948-71042)
