Torus 50/75 Rotationsdüsen

GEA Breconcherry Torus 50/75 Rotationsdüsen (hohe Reichweite, schnelle Rotation)

Gleitlagerdüse mit schneller Rotation
hohe Reichweite

  • keine Kugellager
  • schnelle Rotation, hohe Reichweite
  • FDA-konform & EX-befreit
  • Hochgeschwindigkeit, kompaktes Design
  • sehr wenige Einzelkomponenten
  • auch verfügbar als TORUS 100 und aus Kunststoff
  • geringe Druckvoraussetzung
max. Reinigungsdurchmesser:Torus 50 2,2 Meter,
Torus 75 3,3 Meter
Spritzbild:360° und 180° auf-, abwärts
Druckbereich:1 – 4 bar
Durchflussmenge:Torus 50 15 – 33 LPM,
Torus 75 30 – 77 LPM
(0,9 – 4,6 m³/h)
Einbauöffnung:Torus 50 BSP/NPT min. Ø 42 mm, Splint min. Ø 58 mm,
Torus 75 BSP/NPT min. Ø 52 mm, Splint min. Ø 68 mm
Einbaulage:beliebig
Gewicht:Torus 50 ca. 0,11 KG,
Torus 75 ca. 0,16 KG
Werkstoffe:Edelstahl 316L (1.4404), C.PTFE, PTFE, Hastelloy C22
Standardanschluss:Torus 50 3/8″ Innengewinde BSP (NPT),
Torus 75 1/2″ Innengewinde BSP (NPT)
optionale Anschlusstypen:Torus 50 1/2″ Splint, DN10 Splint,
Torus 75 3/4″ Splint, DN15 Splint
Düseneigenschaft:Kugel mit Schlitzen
Zertifikate:3.1, 2.2, ATEX, FDA, Lebensmittelzulassung nach EU1935/2004
max. Betriebstemperatur:65°C (149°F)
max. Umgebungstemperatur:75°C (167°F), 30 Min.
Betriebsempfehlung:Es wird empfohlen ein Filter/Sieb (500 μm) in der CIP Zulaufleitung zum Tankreiniger einzubauen, um diesen vor Verstopfung mit Partikeln oder Schäden zu schützen.

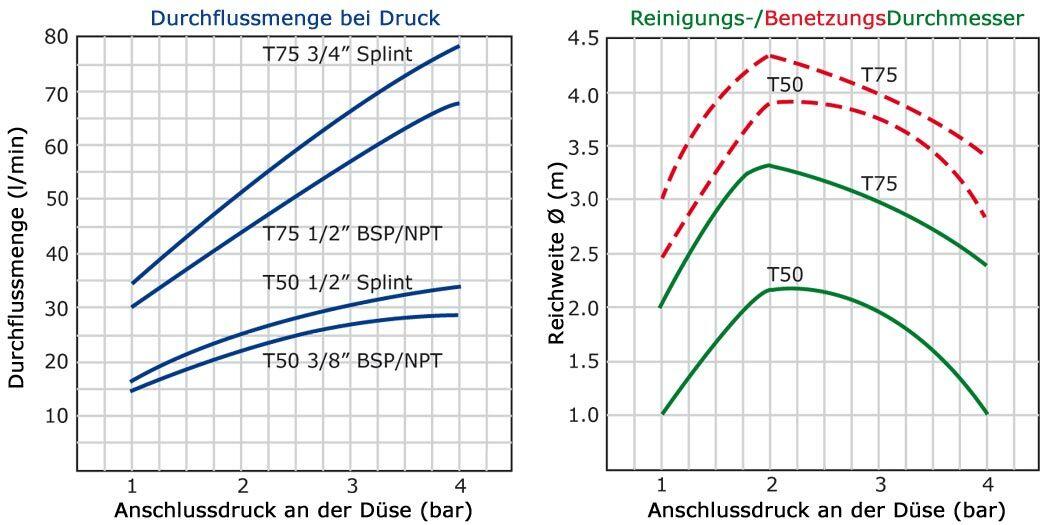

GEA Breconcherry Torus 50/75 Betriebswerte

Optimaler Betrieb

Der Druckbereich für den Betrieb eines Torus 50/75 liegt bei 1 – 4 bar an der Reinigungsdüse.
Mit einer Durchflussmenge von 15 – 77 Litern/Minute wird ein Reinigungsdurchmesser von 1 – 3,3 Metern erreicht.

[/fusion_text]

Schnell rotierende Torus Rotationsdüsen erzeugen eine permanent gleichmäßige und sofort einsetzende, tropfenförmige Flüssigkeitsverteilung. Durch intelligente Flüssigkeitslagerung sind diese Rotationsdüsen äußerst langlebig im Vergleich zu deren kugelgelagerten Pendanten. Eine umfangreiche Palette an 360°/180° Spritzmustern und viele Anschlusstypen ist erhältlich.
Einige dieser Produkte sind höchst widerstandsfähig im Betrieb mit Druckluft oder Dampf (PEEK). Torus Reinigungsdüsen sind optimal für die pharmazeutische und chemische Industrie geeignet und erfüllen höchste Hygieneanforderungen. Torus oder Chemitorus mit C.PTFE Rotor sind zugleich FDA-konform und EX-befreit. Torus Rotationsdüsen sind aus Hastelloy C22 erhältlich.

Der TORUS ist für Niederdruckanwendungen mit geringer Wassermenge geeignet. Die Möglichkeit, den TORUS bei schon bei geringen Drücken und einer Durchflussrate ab 15L zu betreiben, bringt Ihm einen Vorteil für viele Anwendungsbereiche. Im Betrieb bringt die Reinigungsflüssigkeit einen Rotor mit Schlitzen zu einer schnellen Rotation, wodurch energiereiche Tropfen rundum auf alle Bereiche aufprallen. Der TORUS besteht aus nur 2 Teilen und ist ideal für Prallspülung und Dauerreinigung mit starker Reinigungswirkung. Der TORUS reinigt sich während des Betriebs selbst. Durch das Gleitlagersystem des TORUS können diese Düsen oft über Jahre hinweg nahezu Verschleißfrei eigesetzt werden. Der TORUS verspricht auch bei Verwendung mit Druckluft oder Heißdampfsterilisation und hohen Temperaturen (anwendungsabhängig) außergewöhnliche Standzeiten.

Der TORUS kann statische Sprühkugeln in Behältern bis 3,3 Metern ersetzen und erzeugt mit geringer Flüssigkeitsmenge eine voll abdeckende Verteilung und guten mechanischen Reinigungseffekt. Der TORUS ist zur Reinigung von Behältern und Anlagenteilen in höchst-sensiblen Anwendungen geeignet. Er ist kompakt gebaut, sodass er innerhalb von Rohrleitungen installiert werden kann. Der TORUS ist in 3 unterschiedlichen Größen erhältlich.

Der TORUS ist aus FDA- und/oder ATEX-zertifizierten Werkstoffen gefertigt. Erstmals können für diese Reinigungsdüsen ATEX und FDA Bescheinigungen zugleich ausgestellt werden. Der TORUS ist erhältlich in 360°und 180°Ausführung.
Der TORUS ist auch als CHEMITORUS aus komplettem PTFE, C.PTFE oder Hastelloy sowie als TORUS 100 verfügbar.

GEA Breconcherry Torus BSP Gewindebefestigung

Gewindebefestigung

Torus 50/75 Standardgeräte sind mit 3/8″ bzw. 1/2″ zylindrischem Innengewinde BSP (British Standard PIPE nach DIN ISO 228) ausgestattet. Optional ist das Gerät mit 3/8″ bzw. 1/2″ kegeligem Innengewinde NPT (National Pipe Taper, Amerikanisches Rohrgewinde für selbstdichtende Verbindungen) erhältlich.

GEA Breconcherry Torus PF Splintbefestigung

Splintbefestigung

Torus 50/75 sind optional mit 1/2″ bzw. 3/4″ oder DN10 bzw. DN15 Splintbefestigung erhältlich. Die Splintbefestigung gewährleistet eine totraumfreie Befestigung der Reinigungsdüse. Splintversionen haben einen ca. 15% höheren Durchfluss.

Torus Varianten

Torus 50F-360-BSPTorus 50F-360-PFTorus 100F-360-PFTorus Abmessungen
GEA Breconcherry Torus-50-BSP AnschlusstypenGEA Breconcherry Torus-50-PF AnschlusstypenGEA Breconcherry Torus-100-PF AnschlusstypenGEA Breconcherry Torus Zeichnung Abmessungen

Torus Abmessungen und Anschlusstypen

Torus Abmessungen und Anschlusstypen
B* (Splintversion) entspricht dem Innendurchmesser des Torus zur Befestigung auf ein Rohr dessen max. Außendurchmesser zu berücksichtigen ist. Weitere Sonderanpassungen möglich. Bei Anschaffung einer Splintversion muss der exakte Außendurchmesser des vorhandenen Rohres bekannt sein. Ein passender Splint wird mitgeliefert. BSP Gewindetypen sind auch als NPT Gewindevariante erhältlich. Splintbefestigung bis zu 15% höherer Durchfluss.
Abmessungen (mm)AB*CDEFG
Torus 50 3/8″ IG-BSP20,003/8″ IG-BSP40,0055,00
Torus 50 1/2″ Splint20,0012,75 – 12,8040,0055,0010,002,5010,50
Torus 50 DN10 Splint20,0013,05 – 13,1040,0055,0010,002,5010,50
Torus 75 1/2″ IG-BSP24,001/2″ IG-BSP49,5060,00
Torus 75 3/4″ Splint24,0019,10 – 19,1549,5060,0010,002,5010,50
Torus 75 DN15 Splint24,0019,05 – 19,1049,5060,0010,002,5010,50
Torus 100 3/4″ IG-BSP29,003/4″ IG-BSP54,5065,0010,002,5010,50
Torus 100 1″ Splint29,0025,45 – 25,5054,5065,0010,002,5010,50

Torus 50 Gewinde- und Splintanchluss

AnschlussSpritzbildRohr*ProduktcodeWerkstoffeZertifikateArtikelnummer
*entspricht dem max. Rohraußendurchmesser des Rohres auf das die Düse installiert werden soll (Zoll oder mm). Empfohlene Standardgeräte mit hoher Lagerwahrscheinlichkeit sind blau dargestellt. Torus sind mit Hand- und Elektropolitur erhältlich. Torus Rotationsdüsen können aus Hastelloy C22 gefertigt werden. Es besteht die Möglichkeit einer Sonderanfertigung mit PEEK oder C.PEEK Rotor, siehe PEEK Torus. Weitere Anpassungen sind möglich. Der Chemitorus ist komplett aus Kunststoff PTFE oder C.PTFE gefertigt.
3/8″ IG-BSP360°3/8″TO50AF-360-BSP316L/C.PTFEATEX+FDA, 3.14660-1708-113
3/8″ IG-BSP360°3/8″TO50F-360-BSP316L/PTFEFDA, 3.14660-1723-112
3/8″ IG-BSP180° abwärts3/8″TO50AF-180A-BSP316L/C.PTFEATEX+FDA, 3.1
3/8″ IG-BSP180° abwärts3/8″TO50F-180A-BSP316L/PTFEFDA, 3.1
3/8″ IG-BSP180° aufwärts3/8″TO50AF-180T-BSP316L/C.PTFEATEX+FDA, 3.1
3/8″ IG-BSP180° aufwärts3/8″TO50F-180T-BSP316L/PTFEFDA, 3.1
3/8″ IG-NPT360°3/8″TO50AF-360-NPT316L/C.PTFEATEX+FDA, 3.14660-1726-213
3/8″ IG-NPT360°3/8″TO50F-360-NPT316L/PTFEFDA, 3.14660-1726-212
3/8″ IG-NPT180° abwärts3/8″TO50AF-180A-NPT316L/C.PTFEATEX+FDA, 3.1
3/8″ IG-NPT180° abwärts3/8″TO50F-180A-NPT316L/PTFEFDA, 3.1
3/8″ IG-NPT180° aufwärts3/8″TO50AF-180T-NPT316L/C.PTFEATEX+FDA, 3.1
3/8″ IG-NPT180° aufwärts3/8″TO50F-180T-NPT316L/PTFEFDA, 3.1
1/2″ Splint360°12,70TO50AF-360-PF316L/C.PTFEATEX+FDA, 3.14660-1713-413
1/2″ Splint360°12,70TO50F-360-PF316L/PTFEFDA, 3.14660-1724-412
1/2″ Splint180° abwärts12,70TO50AF-180A-PF316L/C.PTFEATEX+FDA, 3.1
1/2″ Splint180° abwärts12,70TO50F-180A-PF316L/PTFEFDA, 3.1
1/2″ Splint180° aufwärts12,70TO50AF-180T-PF316L/C.PTFEATEX+FDA, 3.1
1/2″ Splint180° aufwärts12,70TO50F-180T-PF316L/PTFEFDA, 3.1
DN10 Splint360°13,00TO50AF-360-DN10316L/C.PTFEATEX+FDA, 3.1
DN10 Splint360°13,00TO50F-360-DN10316L/PTFEFDA, 3.1
DN10 Splint180° abwärts13,00TO50AF-180A-DN10316L/C.PTFEATEX+FDA, 3.1
DN10 Splint180° abwärts13,00TO50F-180A-DN10316L/PTFEFDA, 3.1
DN10 Splint180° aufwärts13,00TO50AF-180T-DN10316L/C.PTFEATEX+FDA, 3.1
DN10 Splint180° aufwärts13,00TO50F-180T-DN10316L/PTFEFDA, 3.1

Torus 75 Gewinde- und Splintanchluss

AnschlussSpritzbildRohr*ProduktcodeWerkstoffeZertifikateArtikelnummer
*entspricht dem max. Rohraußendurchmesser des Rohres auf das die Düse installiert werden soll (Zoll oder mm). Empfohlene Standardgeräte mit hoher Lagerwahrscheinlichkeit sind blau dargestellt. Torus sind mit Hand- und Elektropolitur erhältlich. Torus Rotationsdüsen können aus Hastelloy C22 gefertigt werden. Es besteht die Möglichkeit einer Sonderanfertigung mit PEEK oder C.PEEK Rotor, siehe PEEK Torus. Weitere Anpassungen sind möglich. Der Chemitorus ist komplett aus Kunststoff PTFE oder C.PTFE gefertigt.
1/2″ IG-BSP360°1/2″TO75AF-360-BSP316L/C.PTFEATEX+FDA, 3.14660-1741-113
1/2″ IG-BSP360°1/2″TO75F-360-BSP316L/PTFEFDA, 3.14660-1754-112
1/2″ IG-BSP180° abwärts1/2″TO75AF-180A-BSP316L/C.PTFEATEX+FDA, 3.1
1/2″ IG-BSP180° abwärts1/2″TO75F-180A-BSP316L/PTFEFDA, 3.14660-1748-112
1/2″ IG-BSP180° aufwärts1/2″TO75AF-180T-BSP316L/C.PTFEATEX+FDA, 3.1
1/2″ IG-BSP180° aufwärts1/2″TO75F-180T-BSP316L/PTFEFDA, 3.1
1/2″ IG-NPT360°1/2″TO75AF-360-NPT316L/C.PTFEATEX+FDA, 3.14660-1708-116
1/2″ IG-NPT360°1/2″TO75F-360-NPT316L/PTFEFDA, 3.14660-1755-212
1/2″ IG-NPT180° abwärts1/2″TO75AF-180A-NPT316L/C.PTFEATEX+FDA, 3.1
1/2″ IG-NPT180° abwärts1/2″TO75F-180A-NPT316L/PTFEFDA, 3.1
1/2″ IG-NPT180° aufwärts1/2″TO75AF-180T-NPT316L/C.PTFEATEX+FDA, 3.1
1/2″ IG-NPT180° aufwärts1/2″TO75F-180T-NPT316L/PTFEFDA, 3.1
3/4″ Splint360°19,05TO75AF-360-PF316L/C.PTFEATEX+FDA, 3.14660-1744-413
3/4″ Splint360°19,05TO75F-360-PF316L/PTFEFDA, 3.14660-1757-412
3/4″ Splint180° abwärts19,05TO75AF-180A-PF316L/C.PTFEATEX+FDA, 3.1
3/4″ Splint180° abwärts19,05TO75F-180A-PF316L/PTFEFDA, 3.1
3/4″ Splint180° aufwärts19,05TO75AF-180T-PF316L/C.PTFEATEX+FDA, 3.1
3/4″ Splint180° aufwärts19,05TO75F-180T-PF316L/PTFEFDA, 3.1
DN15 Splint360°19,00TO75AF-360-DN15316L/C.PTFEATEX+FDA, 3.1
DN15 Splint360°19,00TO75F-360-DN15316L/PTFEFDA, 3.1
DN15 Splint180° abwärts19,00TO75AF-180A-DN15316L/C.PTFEATEX+FDA, 3.1
DN15 Splint180° abwärts19,00TO75F-180A-DN15316L/PTFEFDA, 3.1
DN15 Splint180° aufwärts19,00TO75AF-180T-DN15316L/C.PTFEATEX+FDA, 3.1
DN15 Splint180° aufwärts19,00TO75F-180T-DN15316L/PTFEFDA, 3.1

Installationslanze

GEA Breconcherry Turbodisc Installationslanze

Werkstoffe:Edelstahl 1.4404 (316L), EPDM, FKM
Zertifikate:3.1, 2.2
Geräteanschluss:TD25 IG-BSP (Splint)
TD75/100/150 AG-BSP (Splint)
Tankanschluss:Flansch nach Bedarf
Sensor:ohne SMW 100
