Clipdisc/Sanidisc Rotationsdüsen

GEA Breconcherry Clipdisc/Sanidisc Rotationsdüsen (tropfenbildend, ultra-hygienisches Design)

Gleitlagerdüse mit schneller Rotation,

max. Reinigungsdurchmesser: CLD100/CLD150/SD100/SD150, 4,3/4,9/4,6/5 Meter
Spritzbild: 360°
Druckbereich: 2 – 4 bar
Durchflussmenge: CLD100 100 – 135 LPM, CLD150 183 – 263 LPM,SD100 93 – 130 LPM, SD150 197 – 278 LPM
(5,6 – 16,7 m³/h)
Einbauöffnung: CLD100/SD100, min. Ø 80 mm,
CLD150/SD150 min. Ø 110 mm
Einbaulage: vertikal nach unten
Gewicht: CLD100/SD100 ca. 0,11 KG,
ClD150/SD150 ca. 0,35 KG
Werkstoffe: Clipdisc: Edelstahl 316L (1.4404), PVDF
Sanidisc: Edelstahl 316L (1.4404), C.PTFE, PTFE, C.PEEK, PEEK, Hastelloy C22
Standardanschluss: 1″ Splint, 1,5″ Splint
Düseneigenschaft: drehende Rotorscheibe
Zertifikate: 3.1, 2.2, ATEX, FDA, Lebensmittelzulassung nach EU1935/2004
max. Betriebstemperatur: 95°C (203°F)
max. Umgebungstemperatur: 140°C (284°F), 30 Min.
Betriebsempfehlung: Es wird empfohlen ein Filter/Sieb (500 μm) in der CIP Zulaufleitung zum Tankreiniger einzubauen, um diesen vor Verstopfung mit Partikeln oder Schäden zu schützen.

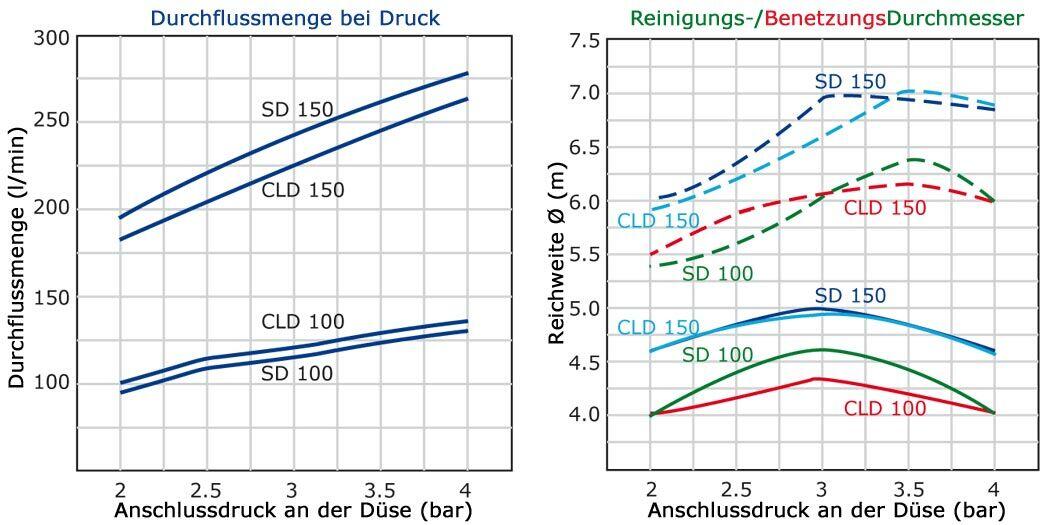

GEA Breconcherry Clipdisc/Sanidisc Betriebswerte

Optimaler Betrieb

Der Druckbereich für den Betrieb eines Clipdisc/Sanidisc liegt bei 2 – 4 bar an der Reinigungsdüse.
Mit einer Durchflussmenge von 93 – 278 Litern/Minute wird ein Reinigungsdurchmesser von 4 – 5 Metern erreicht.

Der CLIPDISC/SANIDISC wurde für viele Anwendungen entwickelt, bei denen hohe Anforderungen an Hygiene und Produktreinheit gestellt werden. Der CLIPDISC ist leicht zerlegbar, erfüllt alle behördlichen Anforderungen und ist zudem sehr kosteneffektiv. Das einfache Scheibendesign erzeugt in einem zügigen und aggressiven Waschvorgang eine komplette Abdeckung mit Reinigungsflüssigkeit. Die Reinigungsflüssigkeit zwingt eine einfache Scheibe zur schnellen Rotation. Diese Rotation erzeugt eine sofortige, voll abdeckende Reinigung des gesamten Behälters. Das gesamte Reinigungsmedium verlässt den CLIPDISC über die diese Scheibe und erzeugt energiereiche Tropfen. Durch die schnelle und aggressive Reinigung bietet der CLIPDISC eine optimale und selbstreinigende Leistung bei geringem Zeitaufwand. Der CLIPDISC ist für die Prallspülung geeignet.

Der CLIPDISC ist optimal als Ersatz von fixen oder rotierenden Sprühkugeln geeignet. Die energiereichen Tropfen leisten sehr effektiven Aufprall bis zu 2,5 m. Abhängig vom Modell wird so mit nur einem CLIPDISC eine zuverlässige Reinigung von Behältern mit bis zu 5 m Durchmesser erreicht. Mit seiner einfachen und effektiven Leistung erfüllt er alle Vorgaben für FDA, USDA und 3A Werkstoff- und Designanforderungen.
Der SANIDISC ist mit Kunststoffkomponenten aus PEEK, PTFE oder C.PTFE erhältlich. Der CLIPDISC ist mit Kunststoffkomponenten aus PVDF erhältlich.
Der SANIDISC wird häufig in der Pharma-, Biotech-, Getränke-, Nahrungsmittel- und vielen weiteren hygienebewussten Industriezweigen eingesetzt.

GEA Breconcherry Clipdisc/Sanidisc Splintbefestigung

Splintbefestigung

Der Clipdisc/Sanidisc ist in den Varianten 1″ und 1,5″ Splintbefestigung erhältlich. Seine dreiteilige Konstruktion ermöglicht eine Demontage der Düse. Die Splintbefestigung gewährleistet eine totraumfreie Befestigung.

Clipdisc 100/150 Splintanchluss

Anschluss Spritzbild Rohr* Produktcode Werkstoffe Zertifikate Artikelnummer
*entspricht dem max. Rohraußendurchmesser des Rohres auf das die Düse installiert werden soll (Zoll oder mm).
Clipdisc/Sanidisc können nur auf ein 1″ bzw. 1,5″ Rohr installiert werden.
1″ Splint 360° 25,40 CLD100-360 316L/PVDF 3.1, 2.2 4660-1301-507
1,5″ Splint 360° 38,10 CLD150-360 316L/PVDF 3.1, 2.2 4660-1303-517

Sanidisc 100/150 Splintanchluss

Anschluss Spritzbild Rohr* Produktcode Werkstoffe Zertifikate Artikelnummer
*entspricht dem max. Rohraußendurchmesser des Rohres auf das die Düse installiert werden soll (Zoll oder mm).
Clipdisc/Sanidisc können nur auf ein 1″ bzw. 1,5″ Rohr installiert werden.
1″ Splint 360° 25,40 SD100AF-360 316L/C.PTFE ATEX+FDA, 3.1 4660-1501-013
1″ Splint 360° 25,40 SD100F-360 316L/PTFE FDA, 3.1 4660-1502-012
1,5″ Splint 360° 38,10 SD150AF-360 316L/C.PTFE ATEX+FDA, 3.1 4660-1503-013
1,5″ Splint 360° 38,10 SD150F-360 316L/PTFE FDA, 3.1 4660-1505-012

Installationslanze

GEA Breconcherry Clipdisc/Sanidisc Installationslanze

Werkstoffe: Edelstahl 1.4404 (316L), EPDM, FKM
Zertifikate: 3.1, 2.2
Geräteanschluss: 1″, 1,5″ Splint
Tankanschluss: Flansch nach Bedarf
Sensor: ohne SMW 100

Befestigungsrohr zum Anschweißen

GEA Breconcherry Clipdisc/Sanidisc Rohr

Befestigungsrohr mit Bohrung zum Anschweißen an das bestehende CIP Rohr.
Werkstoffe: Edelstahl 1.4404 (316L)
Zertifikate: 3.1
CLD/SD 100: 1″ Rohr, 4660-8140-010
CLD/SD 150: 1,5″ Rohr, 4660-0661-000
